最大實體要求(MMR)及最小實體要求(LMR)

最大實體要求(MMR:Maximum Material Requirement)為指示軸及孔洞等嵌合零件的公差時使用。最小實體要求(LMR:Least Material Requirement)則為指示接近端面位置的孔洞強度及管路厚度時使用。

填寫方法

若部份尺寸適用最大實體時,則會接著幾何公差的數值、或是視狀況,在形體控制框內的基準記號之後填入。若為最小實體時,則填入

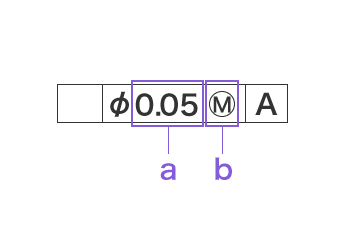

最大實體狀態時
最大實體狀態時
a
最大實體尺寸時容許的公差值
b
適用最大實體要求的記號

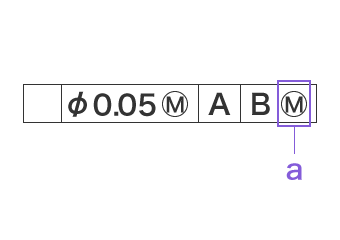

最大實體狀態時
a
基準也適用最大實體要求的記號

最大實體要求及最小實體要求的優點

由於體積相關規範可以從尺寸偏差及幾何公差偏差正確執行,因此可以設定適當的公差。例如,用於軸及孔洞等公差時,皆可正確呈現零件體積,因此具有減少加工成本並提升品質的優點。
