面的輪廓度的量測

量測指定設計零件的「曲面(表面)等是否如同設計製造」的面的輪廓度
面的輪廓度量測不同於線的輪廓度,是以指定曲面整體為對象。

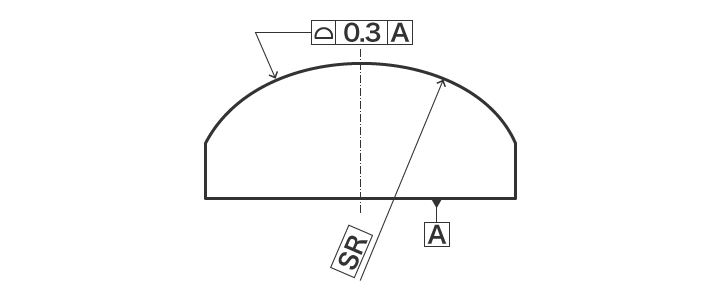

圖面範例

面的輪廓度的量測

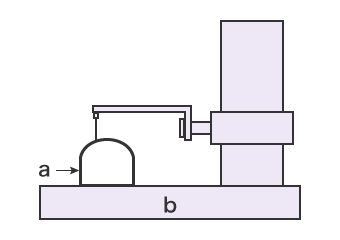

形狀量測儀的量測

形狀量測儀的量測
a
目標物
b
形狀量測儀

將探針抵住目標物的量測起點,指定量測長度量測。
量測數值與測量儀讀取理論上正確的數據進行分析,可以輸出P/V值(對理論上正確形狀的最大值、最小值及標準偏差σ值)。

問題點

由於探針的可動範圍受限,因此若目標物較大,則難以量測。
另外,由於探針無法進入組裝位置的量測點,因此無法量測。
而且,可能因為探針荷重(量測壓)造成量測面變形,導致量測誤差。

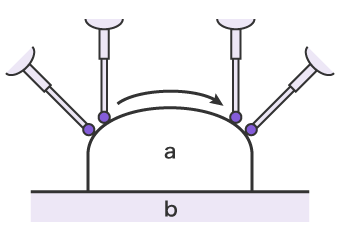

三次元測量儀的量測

三次元測量儀的量測
a
目標物
b
平板

藉由改變探針位置,可以從各種角度或位置量測。
探針只是輕抵在量測點,因此無需擔心會因為探針荷重(量測壓)造成量測面變形。
藉此可以迅速、高精度且穩定量測。

量測畫面
量測畫面
a
輪廓度的量測結果
