傾斜度的量測

量測在指定直線及平面為90°以外時,指定「對基準(做為基準的平面、直線)的正確傾斜程度」的傾斜度
傾斜度量測數值的單位並非角度(°),而是mm。

圖面範例

傾斜度的量測

千分錶的量測

千分錶的量測
a
壓制
b
目標物
c
支架
d
平板
e
角板
f
頂心軸

使用市售的角板及支架,將目標物以正確角度固定在基準平面部。
使用頂心軸及針規會更容易量測。
若傾斜如圖面,設置的頂心軸(或針規)會是水平狀態。在此狀態以千分錶量測頂心軸的平行度
千分錶偏轉的最大值及最小值的差異為傾斜度。

問題點

將頂心軸設置為平行狀態等,目標物及角板等固定器具的設置需要時間。
而且,若量測位置為面,則量測點變多,量測值會產生誤差。
若是無法在角板固定好的目標物,則難以量測。

三次元測量儀的量測

三次元測量儀的量測
a
目標物
b
三次元測量儀平板

將探針抵在基準面的數個位置以設定基準,並將探針抵住目標物的量測面量測。
即使是有第二次基準及第三次基準等的基準體系,也可以相同方式設定、量測。
可以縮減目標物設置所需時間,也可以正確量測無法固定在平板的目標物。

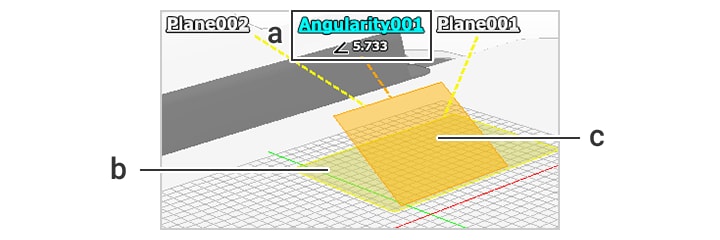

量測畫面
量測畫面
a
傾斜度的量測結果
b
基準面(平面)
c
基準面(平面)
