何謂基準(datum)
基準(datum)意即加工及尺寸量測時做為基準的面、線或點。
在ISO的定義
如下定義。
- ISO 5459:2011
- 位置(公差)以及/或姿勢(公差)的公差帶。抑或是為定義出假設於實際狀態下的理想形體,而選出一個以上的時實體外殼,並由其所得出一個嵌合形體之設定形體。
基準的類型
基準分為「基準形態」及「模擬基準形態」。還有組合2個以上基準並指定形態的「基準體系」。
- 基準形態
- 意即為了設定基準而使用的目標物的實際形態(零件的表面及孔洞等)。
- 基準體系
- 意即做為附公差形態的基準,必須組合使用個別2個以上基準的基準群組。
做為基準指示的零件面並非完全平整。因此具有更精密面的平板、尺規及頂心軸等必須做為實用基準接觸。

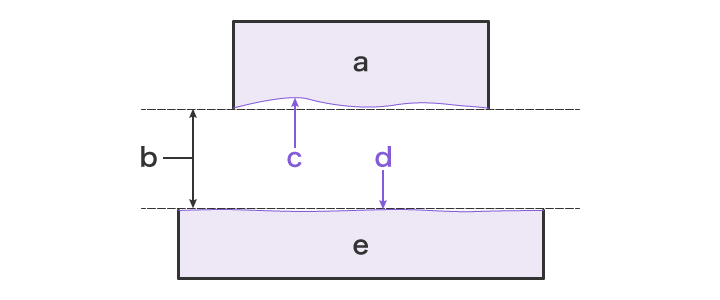

![基準的類型](/Images/ss_gd-and-t_b_datum_001_1809278.png)
- a
- 對象零件
- b
- 基準(概念)
- c
- 基準形態(零件的面及線)
- d
- 模擬基準形態(平板、尺規的面及線)
- e
- 平板、尺規、頂心軸等

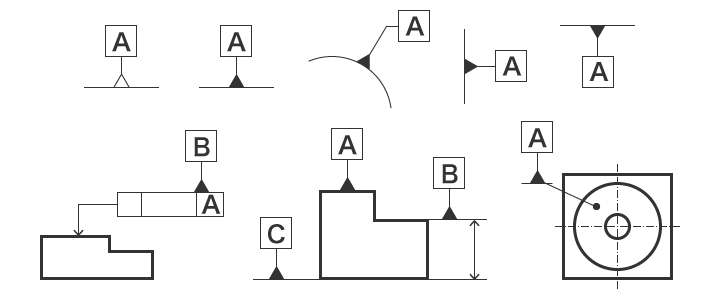

基準形態的圖面標記
基準以下述記號(基準記號)標記。基準記號以空心或實心的三角標記。
而且,基準的字母務必對準看圖面的方向。
![基準形態的圖面標記](/Images/ss_gd-and-t_b_datum_002_1809279.png)
對象範圍依圖面上的基準記號位置而異。為了嚴密表達設計意念,請多加注意指示基準的位置。

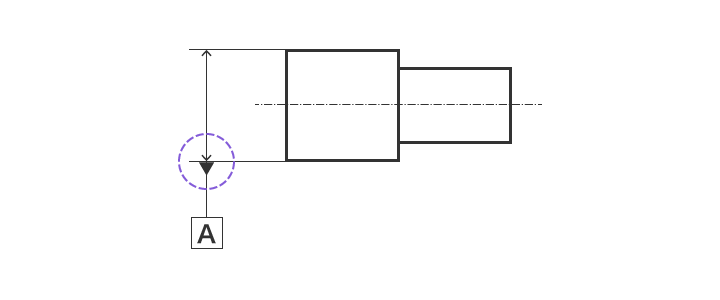

指示軸線或中心平面時
基準形態結合尺寸線及基準後指示。指示的基準形態中心為基準軸或基準中心平面。
![指示軸線或中心平面時](/Images/ss_gd-and-t_b_datum_003_1809280.png)

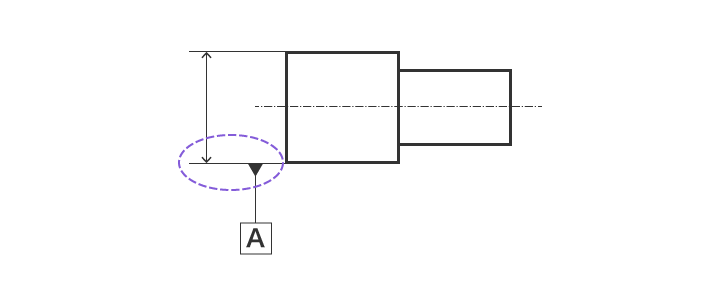

指示母線時
基準形態分開尺寸線及基準後指示。指示的基準形態中心為基準軸或基準中心平面。
![指示母線時](/Images/ss_gd-and-t_b_datum_004_1809281.png)
