同心度量測

量測代表「2個圓柱的軸為同軸(意即中心點無偏移)」的同心度精度。不同於同軸度,基準為中心點(平面)。

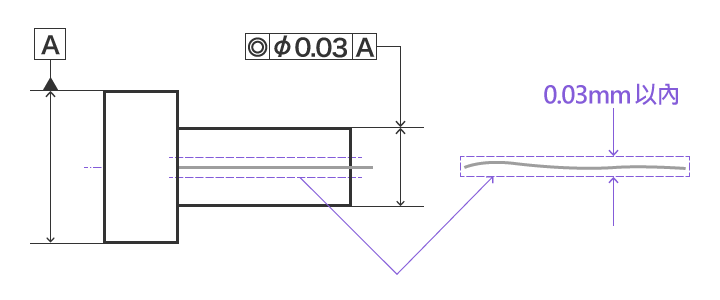

圖面範例

圖面範例

用千分錶量測

千分錶的量測
a
受指定的量測位置

固定目標物,並將千分錶抵住有公差指示的軸之外周頂點。旋轉量測物,從千分錶的偏轉量測最大值及最小值。在指定的圓周上量測,以其中最大差為同心度。

問題點

由於量測值會因為將千分錶抵住目標物的角度及強度而變化,因此量測值可能因操作者而異。
而且,目標物的表面也可能因為與千分錶前端摩擦而損傷。

三次元測量儀的量測

三次元測量儀的量測
a
平板

不同於同軸度,以平面的圓為對象量測。
將探針抵住基準圓的量測點量測,再將探針抵住對象圓的量測點量測。
探針只是輕輕抵住,因此不會損傷目標物。

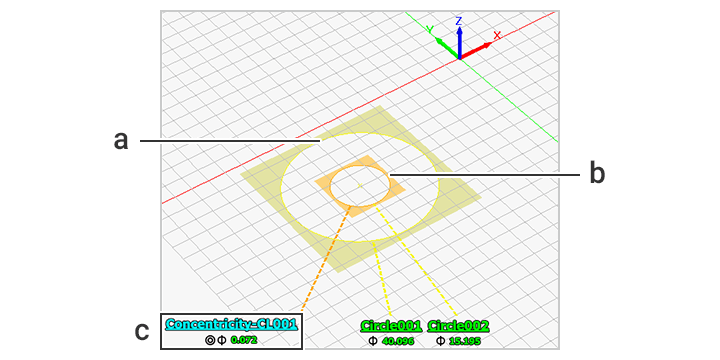

量測畫面
量測畫面
a
基準圓
b
對象圓
c
同心度的量測結果
