幾何公差圖面及記號

幾何公差在圖面上以記號指定。目前,幾何公差的記號數量為16種類型,依規範公差分類。

幾何公差特性的分類及記號

以下為幾何公差的記號。「適用形態」的「單獨形態」意即與基準無關(不需要基準的指示)的形態。「基準」意即為了決定定向、位置、偏轉而設定的理論理想形態。「關連形態」意即與基準相關的形態,指定定向、位置及偏轉的公差。

適用形態 公差的類型 幾何特性 記號
單獨形態 形狀公差
(形狀偏差)
正平直度 正平直度
平面度 平面度
正圓形度 正圓形度
圓柱度 圓柱度
線的輪廓度 線的輪廓度
面的輪廓度 面的輪廓度
關連形態
(需要基準形態)
定向公差 平行度 平行度
直角度 直角度
傾斜度 傾斜度
位置公差
(位置偏差)
位置度 位置度
同軸度 同軸度、同心度
同心度
對稱度 對稱度
線的輪廓度 線的輪廓度
面的輪廓度 面的輪廓度
偏轉公差
(偏轉偏差)
圓偏轉度 圓偏轉度
全偏轉 全偏轉
單獨形態
形狀公差(形狀偏差)
正平直度 正平直度
平面度 平面度
正圓形度 正平直度
圓柱度 正平直度
線的輪廓度 線的輪廓度
面的輪廓度 面的輪廓度
關連形態(需要基準形態)
定向公差
平行度 平行度
直角度 直角度
傾斜度 傾斜度
位置公差(位置偏差)
位置度 位置度
同軸度 同軸度、同心度
同心度
對稱度 對稱度
線的輪廓度 線的輪廓度
面的輪廓度 面的輪廓度
偏轉公差(偏轉偏差)
圓偏轉度 圓偏轉度
全偏轉 全偏轉

幾何公差記號一覽(關連規格:ISO 5459)

真位置度理論(以下TED的示意圖中方框內的尺寸)

將幾何公差(位置度輪廓度傾斜度)做為「理論正確尺寸(TED:Theoretically Exact Dimension)」指示。TED以方塊(□)內標示理論正確尺寸,並將與該位置相關的公差填在公差標示欄位。

指定位置

如下圖指定位置時,由於尺寸公差的指示之下,基準尺寸及公差皆會是尺寸公差的總和(累積公差),因此無法指定正確位置。另外,TED指示不具有公差,因此不會發生累積公差。

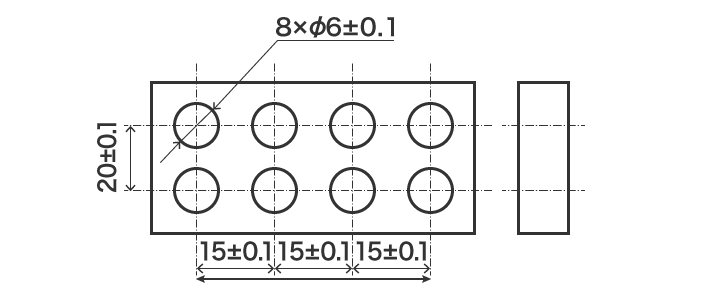

尺寸公差的指定
尺寸公差的指定
孔洞之間的距離最大45.3

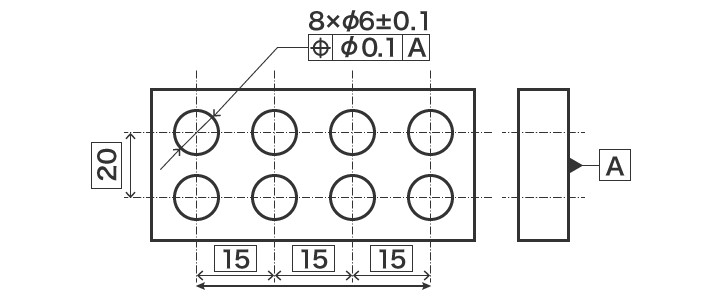

TED的指定
TED的指定
孔洞之間的距離最大45.1

指定公差區域

若要指定公差區域,則在真位置度理論之下,在公差值的中心正確指示希望TED規範之處。

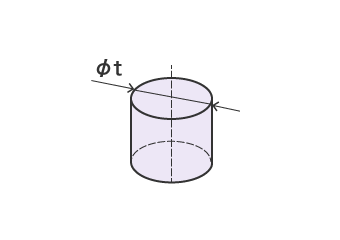

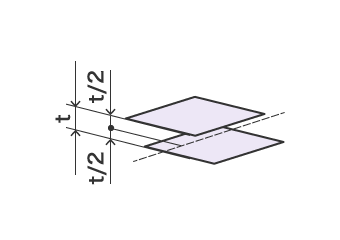

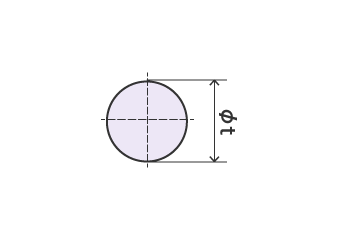

若形態為點,則公差區域為以該點為中心的圓形(a)或球形,若形態為直線,則公差區域為以該直線個別正確離開公差值一半的平行二平面(b),或以該直線為中心的圓柱公差區域(c)。

指定公差區域
(a)
指定公差區域
(b)
指定公差區域
(c)
