同軸度量測
量測代表「2個圓柱的軸為同軸(意即中心軸無偏移)」的同軸度。
圖面範例
![圖面範例](/Images/ss_gd-and-t_l_coaxiality_001_1809402.png)
用千分錶量測
![千分錶的量測](/Images/ss_gd-and-t_l_coaxiality_002_1809403.png)
- a
- 任意的量測位置
固定目標物,並將千分錶抵住有公差指示的外周頂點。
旋轉目標物,從千分錶的偏轉量測最大值及最小值。
在指定的軸線上循環量測,以其中最大差為同軸度。
問題點
由於量測值會因為將千分錶抵住目標物的角度及強度而變化,因此量測值可能因操作者而異。
而且,由於是在指定的軸線上循環量測,必須不斷確認量測及結果。
三次元測量儀的量測
![三次元測量儀的量測](/Images/ss_gd-and-t_l_coaxiality_003_1809404.png)
- a
- 平板
只要將探針抵住基準要素(圓柱)的量測點量測,再將探針抵住對象要素(圓柱)的量測點即可量測。量測結果會記錄在測量儀。
探針抵住目標物的方式分為每次移動探針並量測的「點量測」,以及探針抵住的狀態下移動目標物量測連續點的「自動觸發(掃描)量測」。
藉此,即使是探針難以抵住的圓柱內,也可以螺旋狀量測。

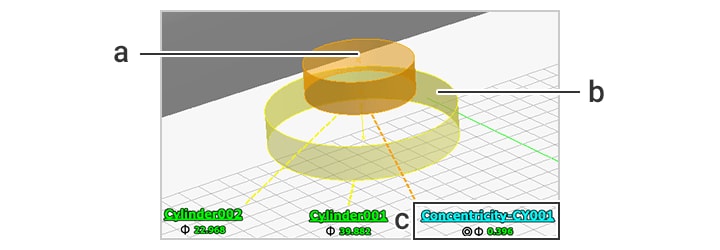

- 量測畫面
-
- a
- 基準要素(圓柱)
- b
- 對象要素(圓柱)
- c
- 同軸度的量測結果
