圓柱度的量測

量測指定「正圓」 且「正直」的圓柱度,量測該圓柱歪斜的程度。

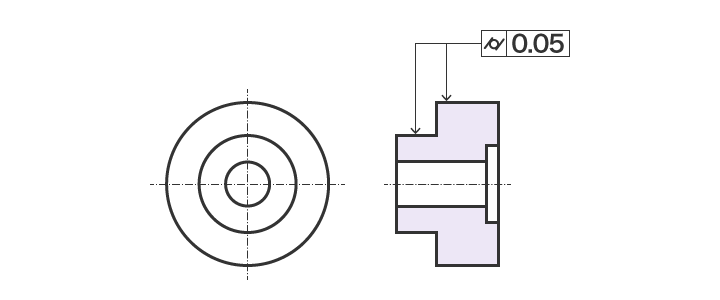

圖面範例

圓柱度的量測

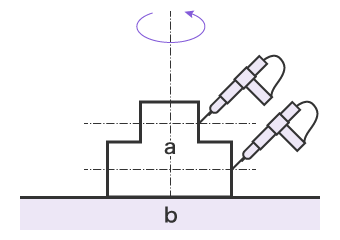

正圓形度測量儀的量測

正圓形度測量儀的量測
a
目標物
b
平板

將目標物放在正圓形度測量儀的旋轉平台並固定。將探針抵住目標物並使旋轉平台旋轉,量測各量測點。
若目標物較大,則固定在平台,旋轉、上下移動探針。

問題點

由於探針的可動範圍受限,因此若目標物較大,則難以量測。
而且,由於這是專門量測正圓形度及圓柱度的測量儀,因此若要量測其他幾何特性,則必須另外準備其他測量儀。

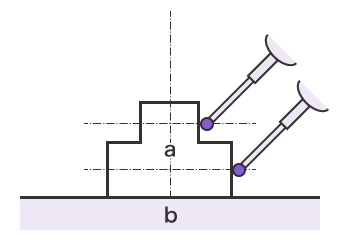

三次元測量儀的量測

三次元測量儀的量測
a
目標物
b
平板

使用點量測在目標物表面量測4點以上即完成。
藉由改變探針位置,可以從各種角度或位置量測。
而且,三次元測量儀一台即可支援各種幾何特性的量測。

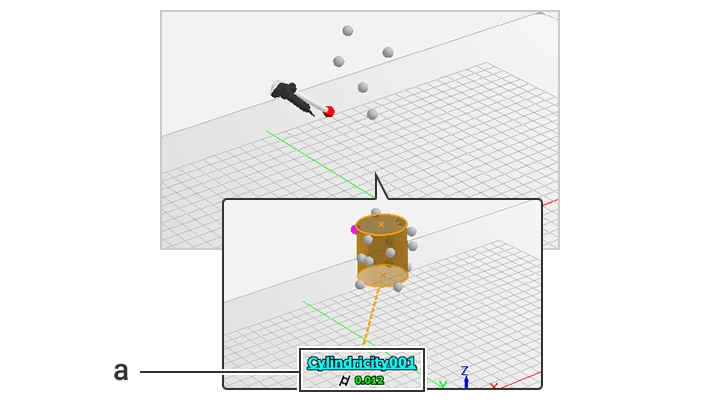

量測畫面
量測畫面
a
圓柱度的量測結果
