非剛性零件的幾何公差

橡膠及樹脂等材質在製程會發生內部應力,預測此內部應力釋放會形成超過圖面所示的變形時,此類零件稱為「非剛性零件」。
若為非剛性零件,則指示僅接收重力狀態(自由狀態)的幾何公差。必須明確標記該零件為非剛性零件、滿足公差的狀態(重力的方向等)。

非剛性零件的明確標記

一般而言,幾何公差以具有剛性的零件為對象。若零件在自由狀態會形成超過尺寸公差及幾何公差的變形,則繼續在形體控制框的幾何公差填入,並明確標記為非剛性零件。
「F」為Free state的第一個字,代表「在自由狀態下適用」。

非剛性零件的明確標記

非剛性零件的指定範例

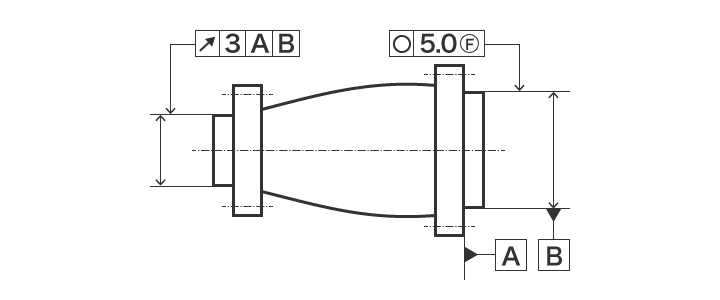

下圖指示為「任何姿勢的基準B必須在正圓形度5.0 mm,且左側圓偏轉度在受到拘束的狀態下適用」。

非剛性零件的指定範例
