測量儀器

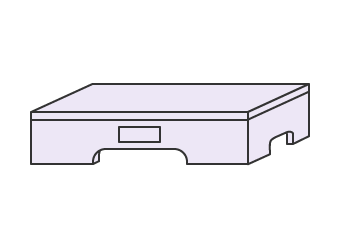

平板

平板

提供量測基準理想平面的量測工具,在幾何公差量測做為支撐基準平面的平面使用。材質有石製(花崗岩等)及鑄鐵製等2種。
最一般的平板為「箱型平板」、精度最高的平板為「精密平板」,現今仍做為量測、檢查的基本基準器使用。

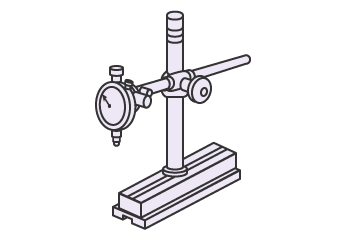

千分錶

千分錶

比較量測平行及高度的測量儀。千分錶是可以讀取目標物的彎曲及偏心等細微變化量的測量儀。分為行程在數mm的「主軸式」及以刻度盤擴大懸臂旋轉角的「槓桿式」。近年來,也有使用能直接顯示量測數值的「數位式」。以千分錶量測時,基準尺寸以塊規製作。

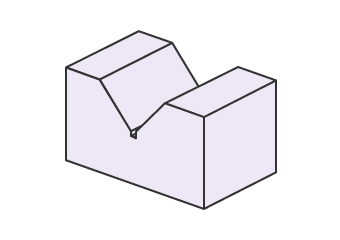

V型塊規

V型塊規

做為圓形及球形量測目標物保持台使用的擋塊。以鋼鐵或鑄鐵製作,分為V型塊規、附V型構的方形塊規及A型V型塊規等。這些擋塊以目標物形態及量測目的區分使用。

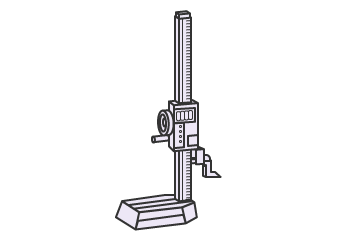

高度規

高度規

高度規是量測機械零件加工、金屬模具、治工具的測量儀。可以使用附本尺刻度的比例尺部及比例尺的底座、與畫平面針盤(畫線器)一體的刻度(或數位表)讀取正確的量測值。使用針盤指示器支架等安裝槓桿式千分錶,可以量測平行度平面度正平直度。而進行各種量測,需要平板作為其基準。

極限量規/功能量規(位置量規)

檢查量產機械零件尺寸(完成尺寸)的量規為「極限量規」,檢查最大實體要求的為「功能量規」。
在幾何公差指示最大實體要求的零件檢查可以使用三次元測量儀量測。但是,進行檢查對象較多的全檢時較為費時。
藉由使用Go/noGo量規、及功能量規,可以簡單判斷尺寸及幾何公差合格與否。檢查動作簡單,亦可以支援線上迅速檢查。
