何謂延伸公差區域

適用形態突出部位的公差。相對於適用幾何公差的範圍時,大多侷限在圖面指示的形態範圍,以延伸公差區域指示可以指示形態對象零件的虛擬範圍。

延伸公差區域的明確標記

組合對象零件範圍適用的延伸公差區域(Projected tolerance area)在形體控制框標示突出長度的數值後面填入

延伸公差區域的明確標記

延伸公差區域的指定範例

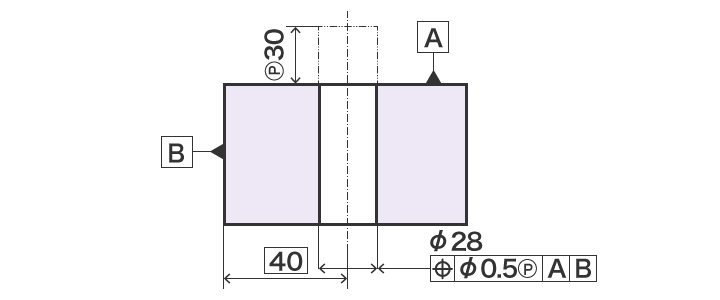

下圖指示為「虛擬空間的Φ28軸心必須對基準A直角,且距基準B在40位置的Φ28,其突出長度30 mm全高之下,軸心必須在Φ0.5的圓柱」。突出部位以細雙點劃線呈現。
依此指示,在容許差異內時,可以確實組裝零件。
