基準目標

「基準目標」係為了設定基準,限制在加工、量測、檢查用的裝置及器具等接觸目標物上的點、線的範圍。

基準目標的必要性

例如,做為基準設定的面因扭曲等狀況而為不適切形狀時,若將該表面整體指示為基準形態,則加工及檢查時可能產生很大的誤差。
在此狀態量測,可能造成循環性及重現性變差。
而且,若以凹面底部為基準面,基準面可能無法直接抵住平板

此時,可以指示基準目標,將最低需求部份設定為基準。

基準目標的標註方法

基準目標以橫線區隔2個的圓形範圍(基準目標範圍)圖示。在基準目標填寫範圍的下半部份,填入指示與形態整體基準相同基準的文字記號及代表基準目標編號的數字。

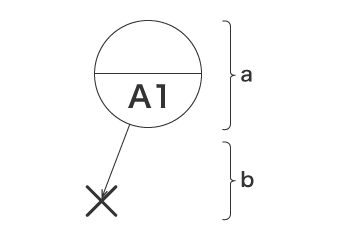

基準目標的標註方法
a
填寫範圍
b
記號

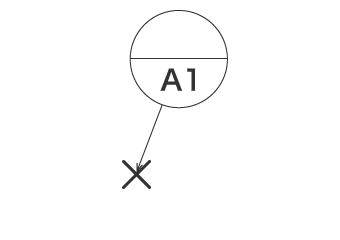

若為點
若為點

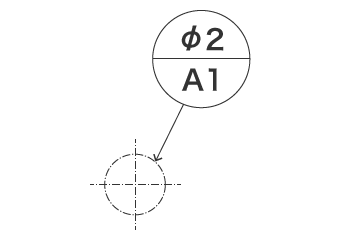

若為圓範圍
若為圓範圍

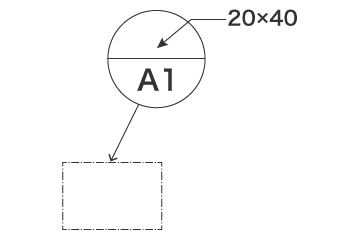

若為方塊範圍
若為方塊範圍
