對稱度量測
量測「對基準(做為基準的平面)的對稱程度」的對稱度精度。
圖面範例
![圖面範例](/Images/ss_gd-and-t_l_symmetry_001_1809423.png)
- a
- 距理論中心面0.05 mm以內
- b
- 理論中心面

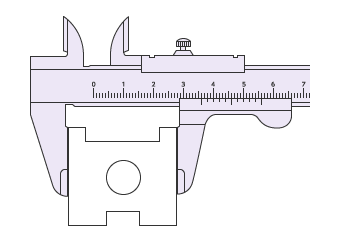

用游標卡尺、測微計量測
![游標卡尺、測微計的量測](/Images/ss_gd-and-t_l_symmetry_002_1809424.png)
使用類比的游標卡尺或測微計量測目標物的各部位,確認對稱性。
因為可以輕鬆迅速確認,所以在重複量測單一種類物品時很方便。
游標卡尺及測微計皆有許多種類,以量測的位置及形狀區分使用。
問題點
量測值的精度及量測速度會因為操作者的熟悉度而不同,也會因使用的量測工具不同產生量測誤差。而且,雖然因是2點之間長度量測而可以量測尺寸,但是難以量測幾何公差(形狀)。
量測資料還必須手寫記錄。

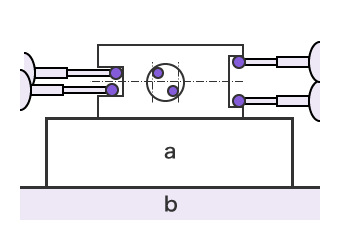

三次元測量儀的量測
![三次元測量儀的量測](/Images/ss_gd-and-t_l_symmetry_003_1809425.png)
- a
- 載物台
- b
- 平板
由於是將探針抵在個別的量測點,因此在量測要素的設定上,任何人都能迅速且正確地量測。
而且,量測結果會記錄在測量儀。

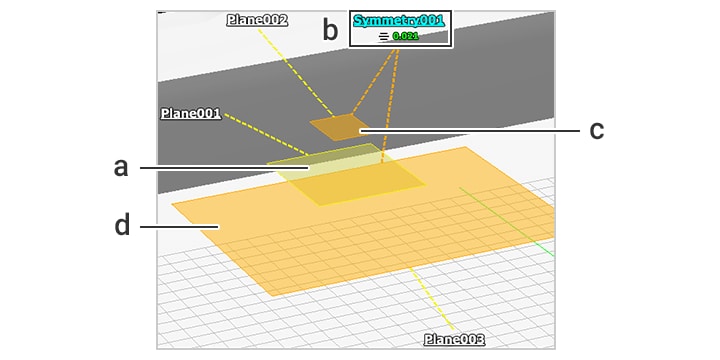

- 量測畫面
-
- a
- 基準要素(平面)
- b
- 對稱度的量測結果
- c
- 對象要素1(平面)
- d
- 對象要素2(平面)
