平行度的量測

平行度指定「2個直線或平面為平行」。
類似平面度,但在平行度的量測有基準(做為基準的平面、直線),因此將基準面固定在平板等上進行量測。

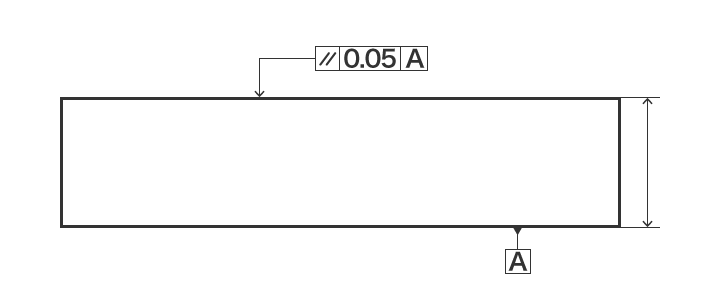

圖面範例

平行度的量測

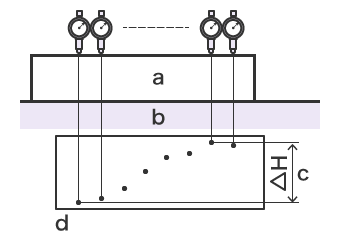

千分錶的量測

千分錶的量測
a
目標物
b
平板
c
Δh=平行度
d
高度圖表

將目標物固定在平板。平直移動目標物或高度規量測。最高量測值及最低量測值的差為平行度。

問題點

由於以線量測,因此必須量測數個位置。而且,若目標物為非剛性零件(柔軟樹脂產品或橡膠等),則量測面可能因為探針的荷重(量測壓)變形,而無法正確量測。
若是無法將目標物基準面固定於基準平板上,則難以量測。

三次元測量儀的量測

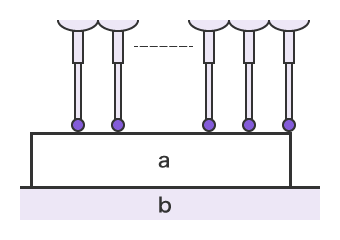

三次元測量儀的量測
a
目標物
b
平板

只要將探針輕抵目標物的4個位置即可量測。由於探針只是輕抵,因此即使目標物為非剛性零件,也不會變形,而可以正確量測。
而且,探針可以改變角度及位置抵住目標物,因此即使是無法順利固定在平板的目標物,也可以簡單設定、量測基準要素。

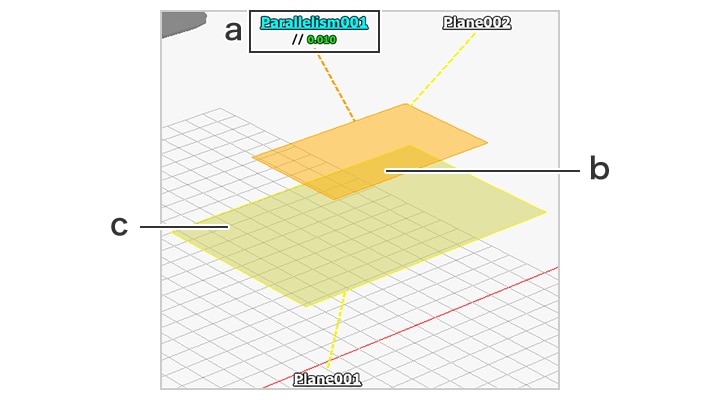

量測畫面
量測畫面
a
平行度的量測結果
b
對象要素(平面)
c
基準要素(平面)
