直角度的量測

量測對基準(平面、直線)之「直角正確程度」。

圖面範例

直角度的量測

直角尺規及間隙規的量測

直角尺規及間隙規的量測
a
使用間隙規量測此間隙
b
目標物
c
直角尺規
d
平板

壓住直角尺規並抵住目標物,使用間隙規或針規量測此時直角尺規與目標物的間隙。
此間隙即為直角度。

問題點

由於是使用簡易測量儀器量測,因此精度低,且量測面在對平板的面非垂直時無法量測。
而且,量測資料的記錄為手寫或人工輸入。

三次元測量儀的量測

三次元測量儀的量測
a
目標物
b
平板

將探針抵在基準面(平板)的數個位置以設定基準,並將探針抵住量測面(目標物)量測。
如此一來,即使平板的目標物量測面非垂直亦可正確量測。
而且,也可以量測圓柱、孔洞、圓錐的軸線直角度。

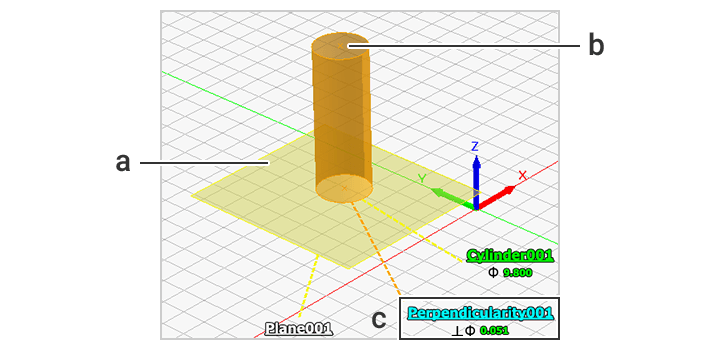

量測畫面
量測畫面
a
基準要素(平面)
b
對象要素(圓柱)
c
直角度的量測結果
