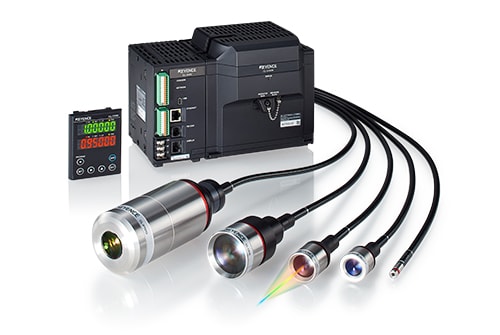

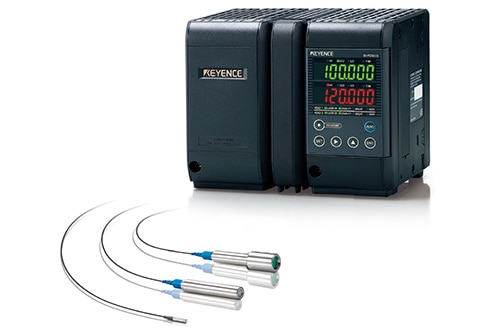

彩色共焦方式

採用將投光與受光配置於直線同軸的設計，只讓對焦在目標物的光聚光於針孔。由於光的聚光位置會隨波長而異，只要將光照射於目標物，再依據受光光譜檢測出最大光量的波長位置，即可正確量測目標物高度，不受材質、顏色、傾斜的影響。另外，光源採用同時發出紅光和綠光的螢光體，實現寬波長頻帶的穩定高亮度發光，以確保在寬量測範圍內的任何位置都有足夠的光量，實現高精度量測。

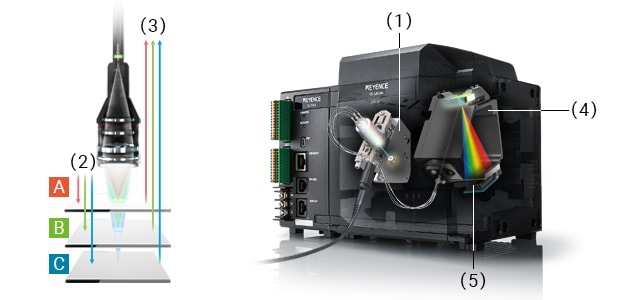

(1) 光源模組	於所有波長頻帶產生強度穩定的彩色光源並照射。
(2) 發射時	發射出波長不同以致於焦距不同的光線。
(3) 接收時	通過感測頭內部的針孔的光線由於光線的反射位置不同，因此波長不同。僅有最符合焦點波長的光線可通過針孔。
(4) 分光器	將接收的光線依照波長改變反射的方向，照射到 Quad CMOS。
(5) Quad CMOS	使用4個高解析度的CMOS接收按不同波長改變方向的光線，使用成像的CMOS畫素位置資訊量測高度。
