測量儀的類型
對照型尺寸測量儀
綠色LED投影方式
- 【原理】
- 以均勻的平行光形式照射綠色LED光。檢測CMOS接收的光的明暗邊緣位置,計算出外徑等量測值。
![](/Images/ss_library_t_optical_001_1980765.jpg)
(A) 顯示器CMOS | 監控工件,亦可進行傾斜補正的CMOS |
---|---|
(B) 高速曝光 CMOS | 將積分放大器集成化,是專用設計的量測用CMOS |
(C) 發射器/接收器位置量測CMOS | 量測發射器與接收器之間位置的CMOS |
(D) 高亮度綠色LED | 兼具「長壽命」「高亮度」「無光量不均」3大特點的LED |
(E) 高效率聚光模組 | 高效進行LED光的聚光的鏡頭模組 |

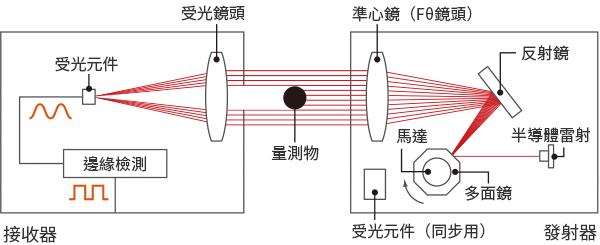

雷射掃描方式
向藉由馬達進行旋轉的多面鏡照射半導體雷射,以掃描量測範圍。
透過量測被目標物遮住的雷射光的明暗時間差,求出外徑等量測值。
![](/Images/ss_library_t_optical_003_1980767.gif)
W遠心輪廓方式
從發射器照射綠色LED的平行光,在接收器處將陰影成像於CMOS。根據成像後的資訊進行尺寸等的量測。發射側和接收側均搭載遠心鏡頭,以最大限度地提高光線的平行性,實現高度穩定性和精度。
![](/Images/ss_library_t_optical_007_1993566.jpg)
- A
- 投光側遠心鏡頭
- B
- 高亮度InGaN綠色LED
- C
- 受光側遠心鏡頭
- D
- 高感度、高解析度CMOS
