量測的基礎
何謂位移計（位移感測器）/尺寸測量儀
在此說明位移計（位移感測器）和尺寸測量儀的原理和特點等。
何謂位移計（位移感測器）
位移計（位移感測器）是量測物體從某個位置移動至其他位置時的移動量的儀器。不僅用於量測移動量，還用於物體的高度/厚度/寬度等尺寸量測，必須依據用途、要求精度和使用環境，選擇最適合的設備。
位移計的量測方法大致可分為2類，即是用光、磁場和音波等的「非接觸式」和直接接觸目標物進行量測的「接觸式」。
各方式的原理和特點如下。
| 項目 | 非接觸式 | 接觸式 | |||
|---|---|---|---|---|---|
| 光學式 | 渦電流式 | 超音波式 | 雷射 對焦式 |
||
| 檢測目標物體 | 幾乎所有 物體 |
金屬 | 幾乎所有 物體 |
幾乎所有 物體 |
固體 |
| 量測距離 | 普通 | 短 | 長 | 短 | 短 |
| 精度 | 高 | 高 | 低 | 高 | 高 |
| 回應速度 | 快 | 快 | 慢 | 普通 | 慢 |
| 灰塵、水、油等 | 普通 | 強 | 普通 | 普通 | 強 |
| 量測面 | 小 | 普通 | 大 | 小 | 小 |
何謂尺寸測量儀
尺寸測量儀是用於量測圓柱物體的外徑、物體的高度、寬度、厚度等的儀器。其量測對象不僅是尺寸值，還可用於獲得偏擺幅度、定位等資訊。
量測方法有藉由雷射光掃描物體形成影子的時間進行計算的雷射掃描式，以及使用CCD影像感測器捕捉平行光照射到物體上時形成的陰影部分的方式。
各種用途
位移計（位移感測器）和尺寸測量儀應用於各種目的。以下為範例之一。
| 目的 | 例 |
|---|---|
| 確認厚度 | 量測壓延的鋼板厚度是否均勻、貼合的玻璃的厚度是否在規格內等。 |
| 確認高度和段差 | 量測排列後的印刷電路板高度是否均勻、貼裝在印刷電路板上的晶片是否存在特異段差等。 |
| 確認外徑 | 量測量產的圓柱狀零件的外徑，判定各零件是合格品還是不合格品。 |
| 翹曲度/平坦度 | 量測玻璃基板是否存在翹曲、研磨後的金屬零件是否平坦等。 |
| 行程/定位 | 量測CAMERA模組的行程量、目標物在加工設備內到達正確的位置等。 |
| 3D形狀 | 確認零件的翹曲時，不僅確認1條線，而是在確認整個平面在高度方向上的翹曲時用於量測。 |

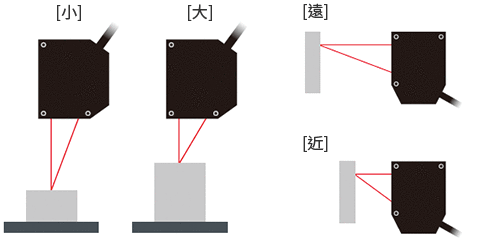

反射型
| 光電近接開關 | 位移計 |
|---|---|
 |
 |

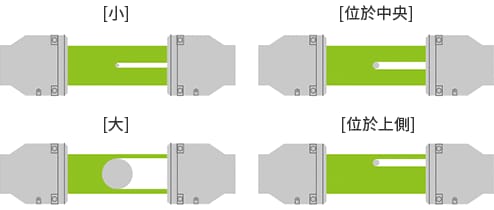

對照型
| 光電近接開關 | 位移計 |
|---|---|
 |
 |
