依據用途選擇

角度

獻給尋找角度測量儀的人

依據測量儀的種類、安裝環境等各種因素，選擇最適合角度量測的量測方法十分重要。 若是選擇了不適合的測量儀，可能導致無法達到要求精度，或是運用工時增加等，因此需要盡量避免。
本頁面中將為尋找角度測量儀的人提供指導，幫助您順利找到最佳的測量儀。

「角度」的量測方法

為您介紹「角度」的最佳量測方法，同時推薦測量儀。

用反射型量測

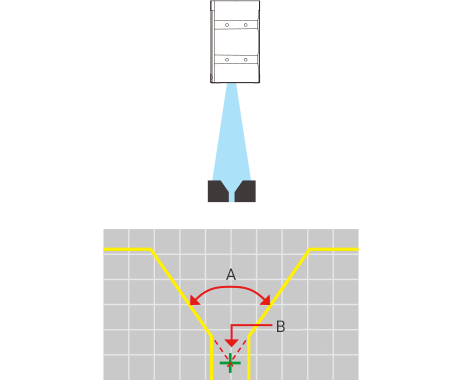

量測範例：量測焊接時的坡口角度

查看最佳測量儀

最佳測量儀反射型2D雷射位移計

獲取線性雷射照射到的截面形狀，依據形狀量測角度。

A
角度
B
交點位置（X、Z座標）
重點
  • 1個感測頭即可進行角度量測。
  • 不需要從外部計算角度。

用對照型量測

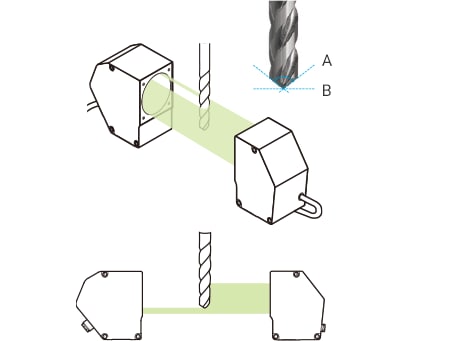

量測範例：量測鑽頭的前端角度

查看最佳測量儀

最佳測量儀對照型2D尺寸測量儀

依據透過2D投影方式獲得的影像，量測指定的多個點的角度。

A
角度
B
與虛擬線之間的傾斜度
重點

還可同時量測多個位置的角度、外徑和段差等。

查閱PDF了解詳情

總結

本頁面中說明了焊接坡口和鑽頭前端的角度的量測方法和測量儀的結構以及選擇測量儀時的重點和注意點。
上述內容總結如下。

  • 反射型2D雷射位移計使用1個感測頭即可進行角度量測。並且不需要外部計算，可以直接量測角度。
  • 對照型2D尺寸測量儀量測檢測到的2條直線間的角度以及與虛擬線之間的傾斜度。可同時量測多個位置的角度、外徑和段差等。
  • 選擇最佳測量儀，關鍵在於量測處的形狀。

依據量測目標的不同，方法也多種多樣。若想實現最佳的量測，重點在於了解其特點，選擇正確的測量儀。
「了解量測方法 位移計/測量儀 支援指南」中總結了本頁面中介紹的內容以及其他頁面中介紹的量測知識和案例，可從以下鏈接下載。請搭配雷射位移計的產品陣容型錄閱讀。

>請由此下載資料
