依據測量儀的種類、安裝環境等多個因素，選擇最適合翹曲度/平坦度量測的量測方法十分重要。 若是選擇了不適合的測量儀，可能導致無法達到要求精度，或是運用工時增加等，因此需要盡量避免。
本頁面中將為尋找翹曲度測量儀/平坦度測量儀的人提供指導，幫助您順利找到最佳的測量儀。

「翹曲度/平坦度」的量測方法

為您介紹「翹曲度/平坦度」的最佳量測方法，同時推薦測量儀。

用多個感測頭量測

量測範例：量測底盤的平坦度

查看最佳測量儀

最佳測量儀反射型雷射位移計

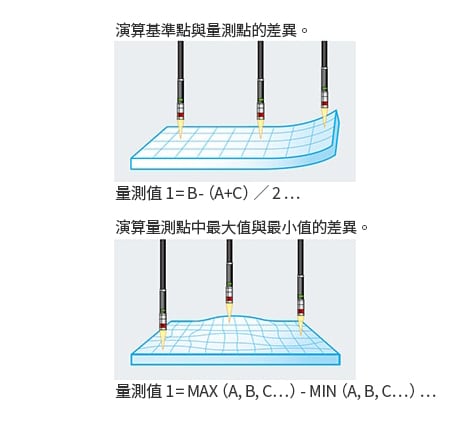

安裝多個感測頭，透過計算各高度資料，量測翹曲度/平坦度。

重點
  • 可能因移動感測頭時的偏差而導致量測誤差。
  • 不移動感測頭因此檢查節拍快。
  • 不需要用於移動感測頭的機構。

用1個感測頭（1D雷射位移計）量測

量測範例：量測翹曲度/平坦度

查看最佳測量儀

最佳測量儀反射型雷射位移計

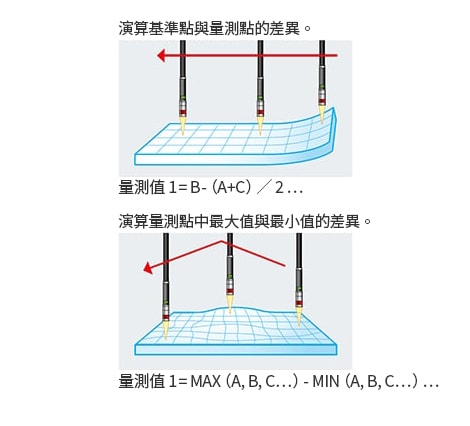

移動工件或感測頭，依據各點的高度資料量測翹曲度或平坦度。

重點
  • 僅使用1個感測頭，因此可降低成本。
  • 移動感測頭時的偏差導致量測誤差。
  • 需要用於移動感測頭的機構。

用1個感測頭（2D雷射位移計）量測

量測範例：量測材料片的翹曲度

查看最佳測量儀

最佳測量儀反射型2D雷射位移計

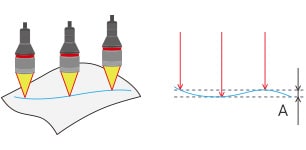

照射線性雷射，依據獲得的形狀量測翹曲度。

A
峰值
B
翹曲量
C
谷值
重點

不需要移動感測頭即可量測翹曲度。

查閱PDF了解詳情

採用了KEYENCE的產品的顧客的心聲請參閱此處
各產業顧客導入案例【翹曲度/平坦度篇】

關於翹曲度/平坦度的定義

量測目標物的翹曲度/平坦度時，首先需要確定其定義。
在此說明量測翹曲度/平坦度的指標即「平面度」的定義。

平面度的定義

ISO中定義「平面形狀在幾何學意義上與正確的平面的偏差大小」。例如，如右圖所示，夾住平面式若是存在0.1 mm的寬度，則平面度為0.1 mm。

A
0.1 mm以內

量測中的平面度的定義

考慮到實際的量測情況，使用幾何學意義上正確的平面來夾住量測目標一般而言難以實現。定義「平面度」的量測方法，是平面度量測的開始。
在此介紹量測現場中實際實施的平面度量測的代表範例。依據量測目標物的大小、形狀、量測的背景或是對平面度的要求規格（公差），決定平面度的量測方法。

量測範例 概要圖 概要
量測範例1 以放置在平面（桌面上）時的最大高度為平面度。方法簡單，但工件的姿態會影響量測。
量測範例2
A
平面度
 依據同一直線上的3點中的2點計算直線，量測剩餘的1點與該直線的距離，以此為平面度。
量測範例3
A
平面度
 量測不處於同一直線上的3點的高度，建立通過這3點的平面。將另外1點的高度與求得的平面的距離作為平面度。
量測範例4 求出平面上多點（例如5 × 5共25個點）的高度，利用最小二乘法計算出通過這些點的近似平面。將各點與該近似平面的距離的最大值作為平面度。

關於翹曲度/平坦度的資料獲取方法

決定翹曲度/平坦度的定義之後，接下來要決定資料的獲取方法。透過決定方法，所需的測量儀類型、治具等也將確定。

關於高度資料的獲取方法

獲取高度資料的方法也有多個方法。考慮到工件大小和表面狀態或是要求規格（公差）、可用於量測的時間等因素決定。

1D量測 2D量測
概要圖
CL系列
LJ-V系列
重點 與2D量測相比，可實現高精度量測 不需要移動感測頭即可量測大範圍
注意點 量測多點高度時，需要移動載物台或是並列設置多台感測頭。
與2D量測相比，耗時較多。		 需要注意輪廓起伏。

依據獲取的高度資料求出平面度的方法的範例。

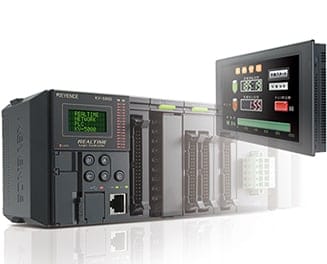

以下為您介紹使用KEYENCE的PLC（KV系列）和高速、高容量高靈活性影像處理系統（XG/CV-X系列）的方法。除此之外，還有將資料匯入PC，建立PC軟體計算平面度的方法。

使用KV（PLC）運算 透過與影像處理聯動運算
概要 在KV系列中編寫階梯圖和腳本，使用獲取的多個點的資料計算平面度。 使用LJ-V系列時，可以匯入至XG系列或CV-X系列中進行處理。XG/CV-X系列中備有計算平面度的工具，可以輕鬆量測平面度。
查閱PDF了解詳情

總結

本頁面中說明了翹曲度/平坦度的量測方法和測量儀的結構以及選擇測量儀時的重點和注意點。並且還介紹了平坦度的定義以及PLC、影像處理系統。
上述內容總結如下。

  • 一般來說，移動感測頭的方法有成本優勢，而移動工件的方法有精度和速度優勢。
  • 使用反射型2D雷射位移計，照射線性雷射，依據獲得的形狀量測翹曲度，因此不必移動感測頭即可量測。
  • PLC和影像處理系統中，使用來自PC軟體的階梯圖和腳本實現更高度的平坦度量測。
  • 選擇最佳測量儀，關鍵在於移動感測頭還是工件而決定的量測精度以及成本之間的平衡。

依據量測目標的不同，方法也多種多樣。若想實現最佳的量測，重點在於了解其特點，選擇正確的測量儀。
「了解量測方法 位移計/測量儀 支援指南」中總結了本頁面中介紹的內容以及其他頁面中介紹的量測知識和案例，可從以下鏈接下載。請搭配雷射位移計的產品陣容型錄閱讀。

>請由此下載資料

採用了KEYENCE的產品的顧客的心聲請參閱此處
各產業顧客導入案例【翹曲度/平坦度篇】

只需選擇用途/產業！介紹最新產品
雷射位移計/測量儀的選擇方法網站請參閱此處
