依據目標物的形狀、測量儀的種類、安裝環境等多個因素，選擇最適合外徑量測的量測方法十分重要。 若是選擇了不適合的測量儀，可能導致無法達到要求精度，或是運用工時增加等，因此需要盡量避免。本頁面中將為尋找外徑測量儀的人提供指導，幫助您順利找到最佳的測量儀。

想要瞭解不同用途的測量儀的“量測方法”和“選擇方法”的人必看！

依據「厚度」「外徑」「形狀」等用途，為您介紹最佳量測方法和測量儀器。

查閱PDF了解詳情

「外徑」的量測方法

為您介紹「外徑」的最佳量測方法，同時推薦測量儀。

量測細工件的1處外徑

量測範例：量測高速線材的外徑

查看最佳測量儀

最佳測量儀對照型尺寸測量儀

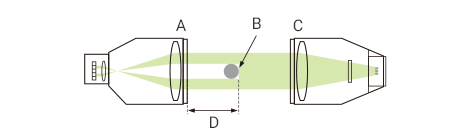

工件穿過光帶，量測陰影的大小。

重點

• 選擇與量測外徑相符的測量儀，可以高精度量測。
• 取樣週期越快，越可以在工件偏擺時穩定量測。

•

量測細工件的多處外徑

量測範例：量測噴嘴的多點外徑

查看最佳測量儀

最佳測量儀對照型2D尺寸測量儀

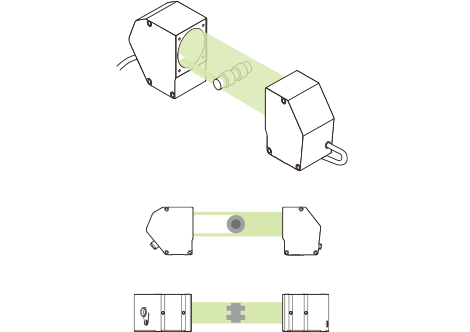

由於是2D投影方式，因此可以量測多點的外徑、指定範圍的最大值和最小值。

重點

即使工件傾斜，使用位置補正功能也可正確量測外徑值。

•

量測粗工件

量測範例：量測大鋼管的外徑

查看最佳測量儀

最佳測量儀對照型尺寸測量儀

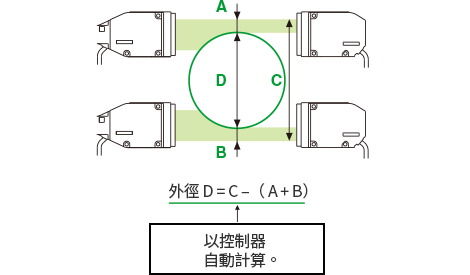

使用2台感測頭，對夾工件量測外徑。

重點

重要的是調整2台測量儀的平行度，確保即使左右移動工件數值也不會變化。

•

查閱PDF了解詳情

總結

本頁面中說明了線材、噴嘴和大鋼管等的外徑的量測方法和測量儀的結構以及選擇測量儀時的重點和注意點。
上述內容總結如下。

• 使用對照型尺寸測量儀時，可以高精度量測。但是，選擇符合工件外徑的測量儀器極其重要。
• 對照型2D尺寸測量儀可以量測多點的外徑以及最大值、最小值，即使工件位置偏移也可量測。
• 1台感測頭無法覆蓋的大型工件，可以使用2台感測頭量測。
• 選擇最佳測量儀，關鍵在於量測物的大小和量測位置的數量。

依據量測目標的不同，方法也多種多樣。若想實現最佳的量測，重點在於了解其特點，選擇正確的測量儀。
「了解量測方法 位移計/測量儀 支援指南」中總結了本頁面中介紹的內容以及其他頁面中介紹的量測知識和案例，可從以下鏈接下載。請搭配雷射位移計的產品陣容型錄閱讀。

>請由此下載資料

採用了KEYENCE的產品的顧客的心聲請參閱此處
各產業顧客導入案例【外徑篇】

只需選擇用途/產業！介紹最新產品
雷射位移計/測量儀的選擇方法網站請參閱此處
