焊縫的3D形狀檢查
3D形狀檢查中,可對焊接部位進行更多樣化的形狀檢查,包括僅依靠2D截面形狀資料無法檢測的凹坑、底切的容積和重疊的體積、焊縫表面的裂紋、焊縫彎曲(焊縫彎折、焊縫偏移)、焊縫長度不良(坡口殘留等)以及電弧閃擊和焊濺物等。
藉由3D影像實現的焊接缺陷檢測
使用透過超高精細線上輪廓感測器「LJ-X8000系列」檢測的2D截面形狀資料生成3D形狀並分析,實現精密的形狀檢查。

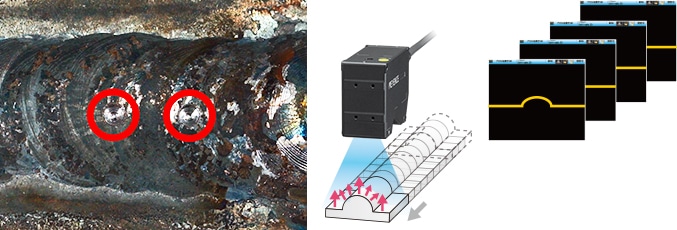

![使用LJ-X8000取得焊縫的2D截面形狀資料](/Images/ss_welding_i_3d_001_2030248.jpg)
使用LJ-X8000取得焊縫的2D截面形狀資料
![分析焊縫的3D形狀,實施各種不良檢查](/Images/ss_welding_i_3d_002_2030249.jpg)
分析焊縫的3D形狀,實施各種不良檢查
- 藉由3D形狀檢查實現的焊接部位形狀檢測範例
-
凹坑、底切的容積
重疊、焊縫的高度和體積
焊縫表面的裂紋和凹陷
電弧閃擊、焊濺物
焊縫的彎折、偏移
焊縫長度
可以實現以上述為代表的焊接部位的各種形狀不良的線上檢查。
重疊、焊縫凸量不足、坡口殘留、電弧閃擊、焊濺物等的3D形狀量測範例
檢測內容
![凹坑、底切的容積](/Images/ss_welding_i_3d_009_2030256.png)
凹坑、底切的容積
![重疊、焊縫的高度和體積](/Images/ss_welding_i_3d_010_2030257.png)
重疊、焊縫的高度和體積
![電弧閃擊、焊濺物](/Images/ss_welding_i_3d_011_2030258.png)
電弧閃擊、焊濺物
![焊縫長度](/Images/ss_welding_i_3d_012_2030260.png)
焊縫長度
![檢測內容](/Images/ss_welding_i_3d_013_2030262.jpg)
雷射焊接的焊縫凸量不足(焊縫凹陷)的3D形狀檢查和分析範例
檢測內容
![焊縫表面的裂紋和凹陷](/Images/ss_welding_i_3d_014_2030263.png)
焊縫表面的裂紋和凹陷
![凹坑、底切的容積](/Images/ss_welding_i_3d_015_2030264.png)
凹坑、底切的容積
![檢測內容](/Images/ss_welding_i_3d_016_2030265.jpg)
焊縫彎曲(焊縫彎折、焊縫偏移)、重疊的3D形狀檢查和分析範例
檢測內容
![焊縫的彎折、偏移](/Images/ss_welding_i_3d_017_2030266.png)
焊縫的彎折、偏移
![重疊、焊縫的高度和體積](/Images/ss_welding_i_3d_018_2030267.png)
重疊、焊縫的高度和體積

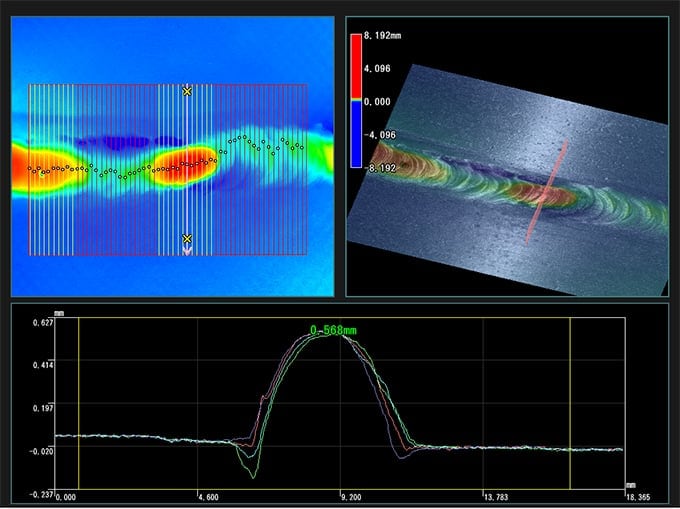

![檢測內容](/Images/ss_welding_i_3d_019_2030268.jpg)
