網版印刷
網版印刷透過應用利用了網版遮罩的印刷技術，進行精密圖案塗佈。
在此說明這種網版印刷。
網版印刷的概要
「網版印刷」是使用聚酯纖維等合成纖維或是不鏽鋼或各種金屬纖維編織成的「篩網」製成的板（網版遮罩）的印刷方式的總稱。是使用刮刀等產生的壓力，使油墨通過網版遮罩的精密網眼，印刷（塗佈）到被塗佈物體（基材）上的「孔版印刷」的一種。

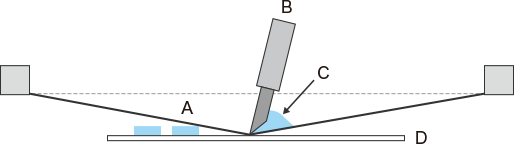

- 網版印刷的基本原理
-
- A. 版（網版遮罩）
- B. 刮刀
- C. 油墨
- D. 被塗佈物體（基材）
印刷對象材料極為廣泛，甚至可以概括成「除水和空氣之外的全部」，身邊的案例有T恤等服裝（纖維）、杯子和玻璃杯等餐具（陶瓷和玻璃）、汽車的儀表類和電機產品（樹脂和金屬）等的印刷或刻印。
近年來，隨著可實現高精細的印刷的製版、印刷裝置、各種油墨技術的發展，在需要超精細、高長寬比塗佈的最尖端的電子領域中的運用備受關注。
網版印刷的概況
「印刷電子」的先驅性技術
近年來，在電子設備和電機產品小型化/輕量化、全球市場上低價競爭的背景下，使用高精細網版印刷的「印刷電子」，作為一項可以高效生產精密電路和元件的技術受到廣泛關注。
在凹版塗佈機、噴墨塗佈機等各種塗佈方式之中，選擇網版印刷作為電子零件的配線等高精細圖案塗佈的方法，其優點有以下幾點。
- 幾乎支援所有類型的基材
- 支援表面有凹凸或曲面的基材
- 還是用於膏狀油墨，塗料的成分設計和選擇的自由度高
- 隨著技術進步，支援高精細圖案（例：線寬約15至30 μm等）
- 可形成厚膜，因此可用於高長寬比的配線印刷
作為高精細圖案印刷（塗佈）的方法，有需要版（網版遮罩）的網版印刷和不需要版直接根據資料繪製的噴墨式印刷，根據基材和油墨的性質、生產批量和節拍等區分使用。

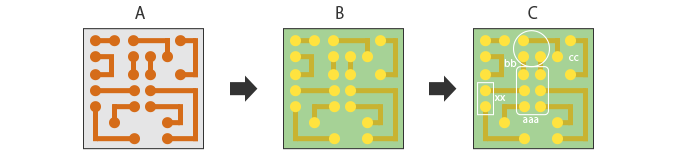

- 印刷電路板製造中的多次印刷（塗佈）範例
-
- 導電性膏體塗佈：透過印刷形成配線圖
- 光阻劑塗佈：覆蓋連接部分以外進行保護
- 文字印刷：印刷零件記號等
網版印刷的塗佈用途
近年的「印刷電子」中，以下要求不斷高漲。
- 電子元件的薄型化、內部高密度化帶來的薄膜塗佈
- 用於提高電路絕緣性的厚膜塗佈
- 以極細線寬塗佈高黏度材料
- 電子元件小型化帶來的印刷（塗佈）位置精度提升
網版印刷作為滿足這些要求的方法，不斷升級發展，運用於以下用途。
- 積層陶瓷電容（MLCC）
- 盡可能薄地印刷電極層並進行多層疊層，實現小型化、大容量化。
- 疊層電感元件（片狀線圈）
- 對鐵氧體和介電陶瓷片等，使用導電性油墨印刷線圈圖案並進行多層疊層。用高精細印刷應對晶片尺寸微型化。
- 晶片電阻
- 在薄薄的陶瓷印刷電路板上網版印刷端子電極和電阻體。印刷後對電阻體進行每個元件逐一量測並進行雷射切割，從而獲得目標阻值。
- 錫膏印刷
- 在印刷電路板塗佈膏狀的錫膏（焊錫粉末與助焊劑），自動封裝零件。將其通過回流焊爐，實現精密的焊接。
- 觸控面板感測器
- 觸控面板上的透明電極圖案的形成方法有網版印刷和光刻法等，網版印刷具有高生產效率、低成本的優點，而光刻法有能夠形成更高精細的圖案的優點。
- 軟性元件（FPC）等
- 還可在PET膜製成的FPC軟性印刷電路板上印刷，除了繪圖之外，還可用網版印刷應對厚塗、填孔、疊層等。還可實現PE產品、感測器等3D產品的高效生產。
- MEMS（Micro Electro Mechanical Systems）
- 受到關注的「柔性MEMS」中，使用網版印刷對塑料印刷電路板基材塗佈高黏彈性、導電性膏體，可以形成超精密的線圈結構。
