HDR(高動態範圍)
HDR(高動態範圍)功能
KEYENCE的最新數位顯微鏡配備有HDR(高動態範圍)功能。HDR功能是指對於原先以R、G、B各8位元(256灰階)取得的影像資訊,改以R、G、B各16位元(65,536灰階)取得。
若以16位元灰階取得影像資訊,能夠獲得8位元灰階的256倍的資訊量。
若以R、G、B的乘法運算再將求出的色彩數加以換算,則更高達8位元灰階的1677萬倍。在將如上求得的細緻影像資訊重現為影像之過程中,將色彩、亮度、對比、紋理自動最佳化,
可真實地表現出8位元灰階所觀察不到的目標物的精微細節。
![](/Images/ss_microscope_glossary_ob_hdr_001_2008194.jpg)
![](/Images/ss_microscope_glossary_ob_hdr_002_2008195.jpg)
- A
- 可鮮明地表現出墨水的色彩
- B
- 真實地捕捉表面質感(紋理)
取得HDR 16位元灰階資訊的構造
一面改變快門速度,一面多次取得不同亮度的影像資訊,成為具有高灰階資訊的一張影像。藉由改變快門速度,可取得影像感測器固有的動態範圍經大幅擴展後的資訊。所需動態範圍會根據影像資訊自動診斷。理論上,即使將動態範圍放大256倍,仍可取得與8位元相同的灰階差,對於不需要放大動態範圍的亮度均勻之影像,可取得1/256的細微差異。
![](/Images/ss_microscope_glossary_ob_hdr_003_2008196.png)

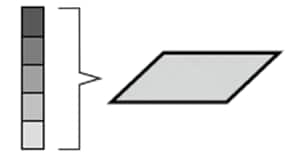

單次快門所能得到的色彩層次
- 問題點
- 可取得的亮度範圍狹窄,超出範圍的亮度形成光暈。
- 無法呈現細微的對比度。
- 色彩層次粗糙,無法表現細微的對比。
![](/Images/ss_microscope_glossary_ob_hdr_004_2008197.png)

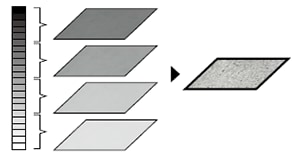

多次快門所能得到的色彩層次
- 效果
- 可取得的亮度範圍大,不會出現光暈。
- 細微的表面特徵形成鮮明對比。
- 能夠以細緻的色彩層次資訊表現出細微的對比。
高性能影像引擎「REMAX V」
VHX系列搭載了KEYENCE最先進的高性能影像引擎,能夠以R、G、B各16位元灰階取得影像資訊。
為將放大觀察所必備的解析度(REsolution)、色彩重現性(REal color)、記錄(REcord)等三項能力發揮到極致(MAXimum)而誕生的高性能影像引擎「REMAX V」再度進化,具備16位元灰階處理能力。
HDR 功能案例集 [ 1 ]
不論是太暗而看不見或會產生光暈的目標物,皆能以適當的亮度進行觀察。
VHX系列可以均勻的照明分佈觀察目標物的各個部位,從不發光的縫隙到強烈光暈的區域。
![](/Images/ss_microscope_glossary_ob_hdr_005_2008198.jpg)
![](/Images/ss_microscope_glossary_ob_hdr_006_2008199.jpg)
即使遇到幾乎無明暗差的目標物,亦可拍攝出細緻的結構。
可以輕鬆捕獲低對比度目標物的結構細節影像。
![](/Images/ss_microscope_glossary_ob_hdr_007_2008200.jpg)
![](/Images/ss_microscope_glossary_ob_hdr_008_2008201.jpg)
HDR 功能案例集 [ 2 ]
透明體的細微結構亦可正確觀察。
![](/Images/ss_microscope_glossary_ob_hdr_009_2008202.jpg)
![](/Images/ss_microscope_glossary_ob_hdr_010_2008204.jpg)
對於過去無法捕捉到微妙色差的目標物,亦可如同肉眼般進行觀察。
![](/Images/ss_microscope_glossary_ob_hdr_011_2008205.jpg)
![](/Images/ss_microscope_glossary_ob_hdr_012_2008206.jpg)
