3D顯微鏡成像
3D顯微鏡顯示功能
當用顯微鏡觀察物體的表面時,由於一次只能對焦一小塊區域,因此很難確定表面的形狀或形貌。尤其是使用CAMERA拍攝照片時。
部分數位顯微鏡能夠掃描整個表面,並拍攝每個不同焦點的區域,組合成一個全對焦影像。每個焦平面的相對高度資料可用於將表面重建為可自由操作的3D影像,便於使用者瞭解表面的真實形狀。
![](/Images/ss_microscope_glossary_ob_3d_display_001_2008170.jpg)
![](/Images/ss_microscope_glossary_ob_3d_display_002_2008171.jpg)

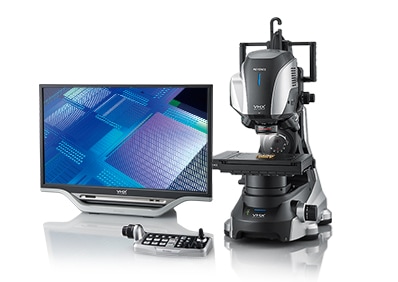

3D影像顯示操作
以滑鼠操作將3D影像改變角度或放大,可邊自由地改變方向邊進行立體觀察,彷彿就像將放大後的實物放在手心上。
![](/Images/ss_microscope_glossary_ob_3d_display_003_2008172.jpg)
![](/Images/ss_microscope_glossary_ob_3d_display_004_2008173.jpg)
![](/Images/ss_microscope_glossary_ob_3d_display_005_2008174.jpg)
![](/Images/ss_microscope_glossary_ob_3d_display_006_2008175.jpg)
![](/Images/ss_microscope_glossary_ob_3d_display_007_2008176.jpg)
利用Accurate D.F.D.方式的高精度3D顯微鏡影像
D.F.D.為Depth from Defocus(散焦深度)的縮寫。此方法是根據2D影像的模糊量分析而求出3D深度資訊。使鏡頭相對於目標物上下移動,並在各個高度擷取影像,以畫面的各座標求出對焦的高度並進行連接,描繪出目標物的3D形狀。
不用擷取完全對焦的影像,利用D.F.D.方式亦可透過運算而求出其高度。對該D.F.D.方式不斷鑽研的結果,進化為「Accurate D.F.D.方式」。捕捉細微的紋理變化,採用確立高度的新穎演算法,實現3D影像建構。
![](/Images/ss_microscope_glossary_ob_3d_display_008_2008177.jpg)
![](/Images/ss_microscope_glossary_ob_3d_display_009_2008178.jpg)
![](/Images/ss_microscope_glossary_ob_3d_display_010_2008179.jpg)

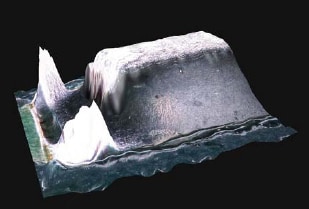

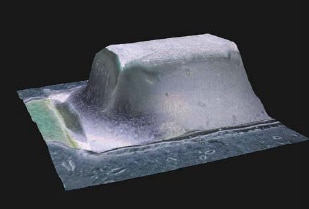

防光暈3D顯微鏡影像技術
由金屬面或鏡面引起的光暈部位形同無影像資訊,有礙於建構3D影像。
若使用能夠消除光暈並觀察到細部的影像處理技術與Accurate D.F.D.
即使目標物會產生光暈的形狀複雜之金屬面,亦可顯示出高精度的3D影像。
![](/Images/ss_microscope_glossary_ob_3d_display_011_2008180.jpg)
![](/Images/ss_microscope_glossary_ob_3d_display_012_2008181.jpg)
+ 快速3D顯示
![](/Images/ss_microscope_glossary_ob_3d_display_013_2008182.jpg)
3D即時顯微鏡量測
3D影像中含有X、Y、Z三軸的高度數值資訊。
利用該數值資訊,可進行體積及面間距離等量測。

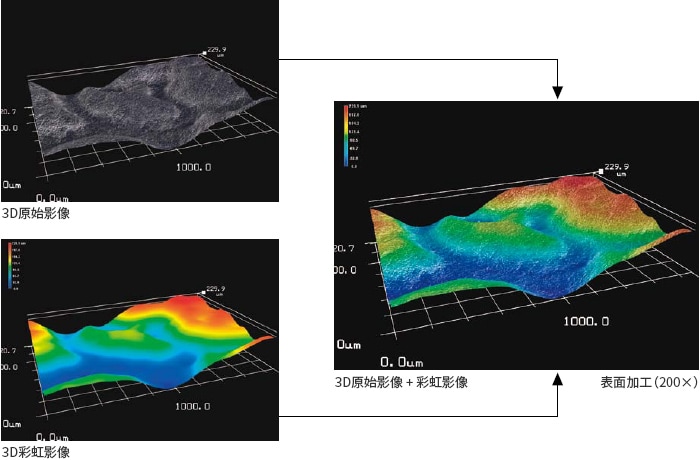

高度色階/刻度尺顯示
高度色階顯示可讓整體的結構一目瞭然。
於3D影像中顯示表示高度的彩條,高度最高的地方顯示紅色,最低的地方顯示深藍色。
亦可與原始影像重疊顯示,讓表面狀態與結構一目瞭然。
若併用X、Y、Z軸的刻度尺顯示,便可得知實物的大小。
