測量儀的選擇方法
依據用途選擇
長度的量測
在製造現場量測長度時,一般會使用直尺、捲尺或塊規進行量測。長達數公尺的目標物,則可使用長尺。若要進行更精密的量測,可使用游標卡尺、千分錶或分厘卡等。
角度的量測
進行以度為單位的量測時,半圓量角器可發揮作用。若要以分為單位進行量測,可使用測角儀或投影機。若要更進一步以秒為單位,則有名為正弦規的測量儀器。此外,利用量角儀與自動準直儀,即可進行以秒為單位的量測。
用於確認直角度的工具有直角定規及直角度測量儀。
孔徑的量測
游標卡尺非常適合用於量測物體的孔徑。此外,也有專用的內徑測量儀。
若要量測直徑較大的輪狀目標物,可使用棒狀的分厘卡、缸徑規、小徑測量儀、塞規。若要進行更精密的量測,可使用數位分厘卡或空氣分厘卡。
需要進行光學精密量測時,可使用投影機、工業顯微鏡及影像尺寸測量儀等。

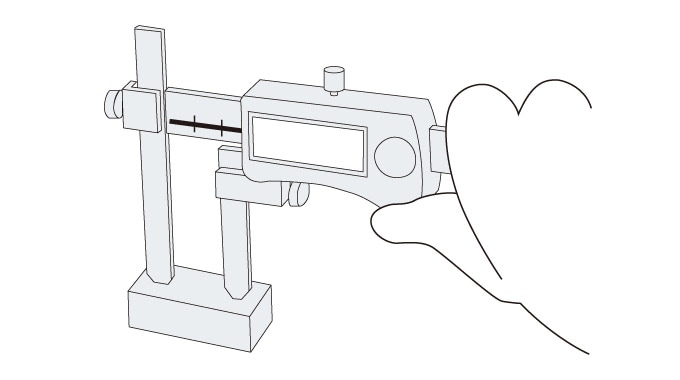

座標的量測
![座標的量測](/Images/ss_measurement-selection_s_use_001_1796810.png)
若要量測工件上的孔洞位置等座標,可使用偏心游標卡尺、孔洞螺距規、高度規、針規。
需要進行光學精密量測時,可使用投影機、工業顯微鏡、二次元或三次元測量儀,以及影像尺寸測量儀等。若要進行半導體等的超精密量測,可使用光波干涉標準測量儀。
