成型機

1. 概要與特徵

成型機是一種具備沖壓、彎曲與切割等加工裝置,可以加工線材與帶狀板材來連續製造彈簧、迴紋針、環與線圈等零件的裝置。
在它出現以前,要製造這些零件需要先裁切線材,再經過多道程序才能完成一個零件。因此不只浪費原料,加工上也很耗費時間。
相較之下,成型機可以從捲料拉出需要長度的材料,自動且高速地加工成目標零件。此外,除了能有效使用而不浪費材料以外,它也有著不需要更換工具的優點。

2. 用途與進化

目前誕生自成型機的金屬零件,除了汽車零件以外,還有電氣與電子零件、建築五金、文具等多種類型。
另外在成型機中,專用來製造彈簧的機種有時也會被稱作線材成型機或彈簧成型機。
成型機近年來有NC化、多功能化的趨勢,使得它可以在伺服馬達的控制下高精度且迅速地製造形狀複雜的零件。現在甚至還出現了新的機種,除了彎曲加工等作業以外,也能一貫執行鉚合、焊接與組裝等加工。

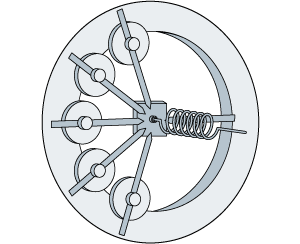

成型機的成型裝置
成型機的成型裝置
從中央部排出線材,再以各種沖頭依序執行加工。
成型機的成型裝置

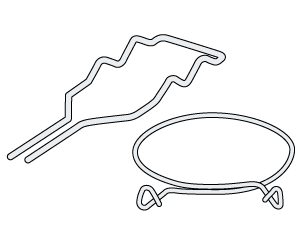

使用成型機加工而成的範例
