支撐器具

1. 支撐器具的重要性

只要參觀金屬加工的現場,就能發現工廠內為了提升加工精度與效率,以及採取安全對策等因素,除了用來安裝加工器具與加工物的器具以外,也運用了引導用的夾具(治具)等各種類型的支撐器具。
這些器具類不只能省去執行更換與畫線等作業工時,也是執行正確且迅速的加工時不可或缺的工具。除了市面上販售的各種通用支撐器具以外,也有廠商自行開發、製作安裝用的器具與夾具,藉以實現難易度較高的加工。
以加工中心機為例,目前自動化加工已經獲得了飛躍性的進步;但另一方面,現在光是導入、運用加工裝置已經難以充分滿足訂購者的需求,在追求加工附加價值的前提下,支撐器具佔有重要的地位。

2. 夾具

在支撐器具之中,夾具(治具)可說是特別能左右加工好壞的器具。它能發揮定位加工物、引導或固定工具等各式各樣的功能,是一項用來正確且有效率地製造相同零件的引導零件。此外,如果希望加工品質在變更作業人員以後也不受影響,那它也扮演著重要的角色。
夾具由保持加工物水平的平板與固定加工物的裝置等部分組成。其特徵在於只要將物體設置在上面,就能省去執行畫線等作業的工時,讓任何人都能完成正確的加工。它包含各式各樣的類型,從支援多種加工的裝置,到針對單一加工物進行特化的專用夾具都有。
除了市售的通用平板、虎鉗(萬力)、夾具座與夾鉗(ㄇ字型的鎖定用金屬器具)等夾具以外,夾具廠商也販售各種產品。此外,廠商也經常視需求自行製作專用的夾具。

夾具範例
夾具座
夾具座
夾鉗
夾鉗
虎鉗
虎鉗

3. NC車床的支撐器具

提到NC車床的支撐器具,其中之一為可以固定加工物的夾頭的「爪(生爪)」。雖然統稱為爪,但它的種類相當多,從標準裝備的類型到專為特定用途製造的類型都有。
爪大致能分成生爪、硬爪兩類。生爪會用於需要高精度的加工與精加工。它特地使用未經淬火處理、易於切削的材料製成,可以視需求先對爪部分施以切削加工,再用來固定加工物。另一方面,硬爪則主要用於粗加工。
除此以外,在NC車床的支撐器具中,規模較大的工具還包含能將加工物送入NC車床的自動工件運輸裝卸裝置等等。

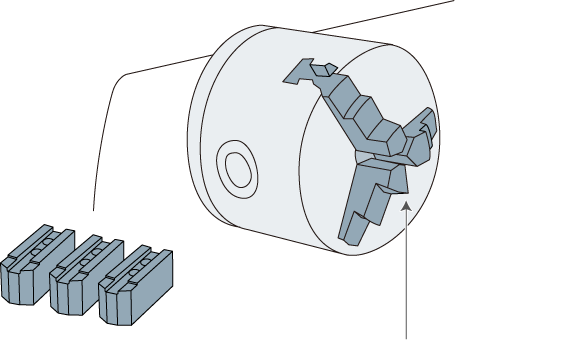

NC車床的支撐器具
生爪(依加工物或加工方法來改變爪的種類)
