切削工具

1. 車刀

車刀指的是使用車床等設備切削加工物時使用的刀具。它的種類相當多樣,基本上會頻繁使用的是用來切削外徑的「單刃車刀」、用於切槽等作業的「切斷車刀」、用來做出孔的「搪孔車刀」。
此外,目前為了節省耗費在研磨刀頭等作業上的勞力與時間,可以更換刀頭的「拋棄式」車刀相當普及。這種車刀的車刀刀柄與刀頭的刀片分離,一旦刀片變鈍,就能像美工刀一樣更換。

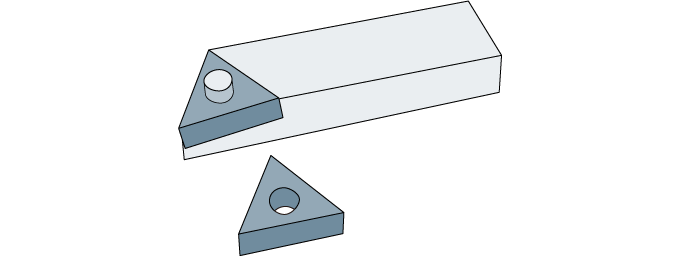

刀頭的刀片(圖片下方)與
安裝於車刀刀柄的狀態
刀頭的刀片(圖片下方)與安裝於車刀刀柄的狀態

2. 夾頭 / 夾持裝置

夾頭(夾持裝置)指的是車床或鑽床上用來「抓住」物體的部分。在車床就是固定加工物的裝置,而在鑽床就是固定鑽頭刀刃的部分。
夾頭依據結構或用途的差異而有各式各樣的固定方式,包含以機械結構夾緊的「機械夾頭」、以磁鐵固定的「磁鐵夾頭」,以及以真空狀態來固定的「真空吸盤」等等。機械夾頭還分成以三爪固定跟以四爪固定的類型。
若要用車床或鑽床執行高精度的加工,就不能缺少能夠確實固定加工物與工具,且遇到較大負載也不為所動的夾頭。

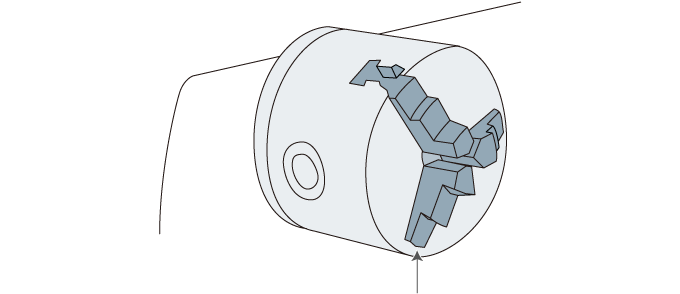

固定加工物的爪(以3個部位的爪夾緊固定)
固定加工物的爪(以3個部位的爪夾緊固定)
三爪型的夾頭

3. 切削工具的材料

切削工具的材料也被稱為工具鋼,特徵在於它優異的強度與抗摩擦性、耐衝擊性、耐高溫性等等。在工具鋼中,一般稱為普通鋼的碳鋼是由鐵與碳的合金所構成。現在清淨度高且機械性質與熱處理特性穩定的工具鋼相當普及。
代表性的工具鋼有「高速鋼」及「燒結碳化物」。高速鋼是在碳鋼中加入鎢與鉻等元素而成的合金。由於它便於依照用途自由變化刀頭形狀,所以被廣泛應用於切削加工中。而High Speed Steel這個名稱在製造現場都會被省略成「HSS」。另一方面,燒結碳化物則是使用碳化鎢等物質的工具鋼,被應用於難加工材料與模具等等的加工上。
