精密下料

1. 概要與特徵

精密下料(Fine Blanking)指的是精密執行下料(打孔加工)的沖壓加工技術。它的原理是基於「靜水壓效果」,只要對金屬施加壓力,塑性變形的力就會升高。
一般的沖壓加工會將加工物放在沖模(模具)上,再以沖頭加壓來執行加工。此時沖模與沖頭之間需要適當的間隙(clearance)。相較之下,精密下料則是盡可能消除間隙,從上下雙方進行加壓來執行加工的技術。

2. 導入優點

只要使用精密下料的技術,就能執行一般沖壓加工難以因應的微米單位精密沖壓加工。而且它完成的剪切平面既平滑又精美,具備不需要後處理的優點。此外,它也能結合彎曲、引伸與剪切等加工方式,成型出複雜的形狀。
可以加工多種材料也是精密下料的優勢之一。除了特殊鋼以外,它也能因應不鏽鋼、超合金等難加工材料。
由於它具備這些優點,所以將過去使用鍛造或鑄造等方式製造的金屬零件改用精密下料製造的案例正在增加。目前,它在汽車與CAMERA等精密設備、醫療設備、航太領域等多種領域中,已經是一項製造零件時不可或缺的加工技術了。

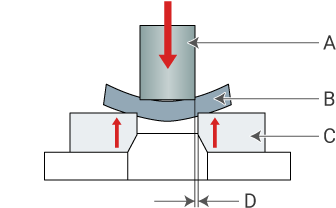

一般沖壓加工的示意圖

從上方加壓

一般沖壓加工的示意圖、精密下料的示意圖

沖頭與沖模之間需要適當的間隙

A
沖頭
B
加工物
C
沖模
D
間隙

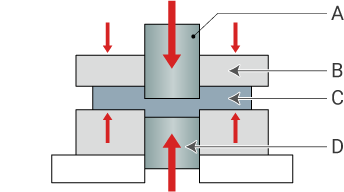

精密下料的示意圖

從上方加壓

一般沖壓加工的示意圖、精密下料的示意圖

間隙小

A
沖頭
B
導板
C
加工物
D
頂出器
