從模具加工著手改善製程

以下說明傳統工法的模具原理和課題,與換成雷射切割的優點。

傳統工法:壓模的架構

壓模切割的基本原理

針對被加工材由上方加壓切割的加工法。
右例為柔韌的PCB成型後的狀態。紅圈的澆口部分經壓模切割。

壓模種類大致可分成3類:

壓模切割的基本原理

單次型

每個製程進行一次沖壓加工的方法。
人工裝入、取出材料,是最簡單的加工法。

單次型

連續型

在單一型內依序等距配置多個製程。以輸送裝置依序輸送材料,沖壓機械轉一圈就輸送一個節距,進入下一製程。

連續型

轉移型

將各製程獨立型排列在一台沖壓機械內,沖壓機械有和沖壓本體同步的輸送機構,進行連續自動加工。

轉移型

傳統工法「模具」的課題

課題1 因應加工目標物的尺寸、形狀變更

傳統模具只要切割目標物形狀改變,就必須開新模具。不僅要花模具成本,還有生產線變更的麻煩。

印刷電路板A
印刷電路板A
印刷電路板B
印刷電路板B
模具形狀

課題2 零件品質劣化、維護麻煩

由於施壓用刀具切割,可能對產品本身帶來不良影響。此外,刀具磨損會影響切割品質,所以必須更換耗材、維護成本高。

切割時的風險
切割時的風險
  1. 因刀具磨損而影響切割品質
  2. 印刷電路板因切割時的應力而翹曲

「雷射切割」的優點

雷射刻印機切割的基本原理

非接觸照射雷射光,可在目標物的任意位置切割、開孔的工法。

  • 可在軟體上自由設定形狀
  • 不需接觸,所以加工品質穩定
  • 無耗材,維護簡單
柔韌的PCB切割
柔韌的PCB切割
應用案例
薄膜
薄膜
澆口切割
澆口切割
電線被覆
電線被覆
無紡布
無紡布
標籤
標籤
鏡頭
鏡頭

活用雷射光波長特性的高品質加工

一般來說,UV雷射和綠光雷射比起基本波長雷射,對於素材的吸收率更高、刻印面會更有效率地吸收照射光。因此不需要過度提高功率,即可進行高品質加工。

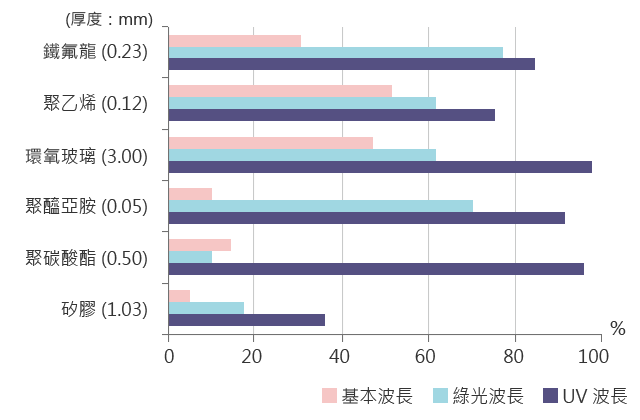

各種材質[樹脂]的吸收率
活用雷射光波長特性的高品質加工
為非考慮表面反射的參考值。

可抑制熱影響,因此可減輕加工部位周邊的受損。

聚醯亞胺
基本波長雷射
基本波長雷射
綠光雷射
綠光雷射
印刷電路板
基本波長雷射
基本波長雷射
UV雷射
UV雷射
