放大器分離型數位近接感測器
ER-N 系列
特性圖 放大器分離型數位近接感測器 ER-N 系列
ER-NH028
距離－檢測量特性（代表例）
不同調節條件的特性差（動作模式：一般）
不同動作模式的特性差（無檢測目標的零點調整）
【動作模式：一般】
【動作模式：混合】
【動作模式：磁性金屬】
【動作模式：非磁性金屬】
檢測區域圖（代表例）
在無檢測目標時執行零點調整，並於穩定檢測範圍的100%或50%的距離，讓檢測目標與感測器中心對準並正對時的顯示值設為設定值時。
檢測目標尺寸：5 mm × 5 mm 厚度 t ＝ 1 mm（ 標準檢測目標尺寸）一般模式
檢測目標：鐵（SPCC）
檢測目標：鋁（A5052）
檢測目標的大小與材質對檢測距離造成的變化（代表例）
在標準檢測目標置於安全檢測範圍的50%處，以及無檢測目標時執行2點調節，將標準檢測目標位在穩定檢測範圍的100%距離處時的顯示值設為設定值時。動作模式使用磁性金屬／非磁性金屬模式時，檢測距離會縮短。
檢測目標尺寸：5 mm × 5 mm 厚度 = t mm
檢測目標的厚度造成的影響
檢測目標尺寸：X × X 厚度 t ＝ 1 mm
檢測目標的大小造成的影響
ER-NH038
距離－檢測量特性（代表例）
不同調節條件的特性差（動作模式：一般）
不同動作模式的特性差（無檢測目標的零點調整）
【動作模式：一般】
【動作模式：混合】
【動作模式：磁性金屬】
【動作模式：非磁性金屬】
檢測區域圖（代表例）
在無檢測目標時執行零點調整，並於穩定檢測範圍的100%或50%的距離，讓檢測目標與感測器中心對準並正對時的顯示值設為設定值時。
檢測目標尺寸：5 mm × 5 mm 厚度 t ＝ 1 mm（ 標準檢測目標尺寸）一般模式
檢測目標：鐵（SPCC）
檢測目標：鋁（A5052）
檢測目標的大小與材質對檢測距離造成的變化（代表例）
在標準檢測目標置於安全檢測範圍的50%處，以及無檢測目標時執行2點調節，將標準檢測目標位在穩定檢測範圍的100%距離處時的顯示值設為設定值時。動作模式使用磁性金屬／非磁性金屬模式時，檢測距離會縮短。
檢測目標尺寸：5 mm × 5 mm 厚度 = t mm
檢測目標的厚度造成的影響
檢測目標尺寸：X × X 厚度 t ＝ 1 mm
檢測目標的大小造成的影響
ER-NH054(G)
距離－檢測量特性（代表例）
不同調節條件的特性差（動作模式：一般）
不同動作模式的特性差（無檢測目標的零點調整）
【動作模式：一般】
【動作模式：混合】
【動作模式：磁性金屬】
【動作模式：非磁性金屬】
檢測區域圖（代表例）
在無檢測目標時執行零點調整，並於穩定檢測範圍的100%或50%的距離，讓檢測目標與感測器中心對準並正對時的顯示值設為設定值時。
檢測目標尺寸：5 mm × 5 mm 厚度 t ＝ 1 mm（ 標準檢測目標尺寸）一般模式
檢測目標：鐵（SPCC）
檢測目標：鋁（A5052）
檢測目標的大小與材質對檢測距離造成的變化（代表例）
在標準檢測目標置於安全檢測範圍的50%處，以及無檢測目標時執行2點調節，將標準檢測目標位在穩定檢測範圍的100%距離處時的顯示值設為設定值時。動作模式使用磁性金屬／非磁性金屬模式時，檢測距離會縮短。
檢測目標尺寸：5 mm × 5 mm 厚度 = t mm
檢測目標的厚度造成的影響
檢測目標尺寸：X × X 厚度 t ＝ 1 mm
檢測目標的大小造成的影響
ER-NH080(G)
距離－檢測量特性（代表例）
不同調節條件的特性差（動作模式：一般）
不同動作模式的特性差（無檢測目標的零點調整）
【動作模式：一般】
【動作模式：混合】
【動作模式：磁性金屬】
【動作模式：非磁性金屬】
檢測區域圖（代表例）
在無檢測目標時執行零點調整，並於穩定檢測範圍的100%或50%的距離，讓檢測目標與感測器中心對準並正對時的顯示值設為設定值時。
檢測目標尺寸：10 mm × 10 mm 厚度 t ＝ 1 mm（ 標準檢測目標尺寸）一般模式
檢測目標：鐵（SPCC）
檢測目標：鋁（A5052）
檢測目標的大小與材質對檢測距離造成的變化（代表例）
在標準檢測目標置於安全檢測範圍的50%處，以及無檢測目標時執行2點調節，將標準檢測目標位在穩定檢測範圍的100%距離處時的顯示值設為設定值時。動作模式使用磁性金屬／非磁性金屬模式時，檢測距離會縮短。
檢測目標尺寸：10 mm × 10 mm 厚度 = t mm
檢測目標的厚度造成的影響
檢測目標尺寸：X × X 厚度 t ＝ 1 mm
檢測目標的大小造成的影響
ER-NH100(G)
距離－檢測量特性（代表例）
不同調節條件的特性差（動作模式：一般）
不同動作模式的特性差（無檢測目標的零點調整）
【動作模式：一般】
【動作模式：混合】
【動作模式：磁性金屬】
【動作模式：非磁性金屬】
檢測區域圖（代表例）
在無檢測目標時執行零點調整，並於穩定檢測範圍的100%或50%的距離，讓檢測目標與感測器中心對準並正對時的顯示值設為設定值時。
檢測目標尺寸：10 mm × 10 mm 厚度 t ＝ 1 mm（ 標準檢測目標尺寸）一般模式
檢測目標：鐵（SPCC）
檢測目標：鋁（A5052）
檢測目標的大小與材質對檢測距離造成的變化（代表例）
在標準檢測目標置於安全檢測範圍的50%處，以及無檢測目標時執行2點調節，將標準檢測目標位在穩定檢測範圍的100%距離處時的顯示值設為設定值時。動作模式使用磁性金屬／非磁性金屬模式時，檢測距離會縮短。
檢測目標尺寸：10 mm × 10 mm 厚度 = t mm
檢測目標的厚度造成的影響
檢測目標尺寸：X × X 厚度 t ＝ 1 mm
檢測目標的大小造成的影響
ER-NH035F
距離－檢測量特性（代表例）
不同調節條件的特性差（動作模式：一般）
不同動作模式的特性差（無檢測目標的零點調整）
【動作模式：一般】
【動作模式：混合】
【動作模式：磁性金屬】
【動作模式：非磁性金屬】
檢測區域圖（代表例）
在無檢測目標時執行零點調整，並於穩定檢測範圍的100%或50%的距離，讓檢測目標與感測器中心對準並正對時的顯示值設為設定值時。
檢測目標尺寸：5 mm × 5 mm 厚度 t ＝ 1 mm（ 標準檢測目標尺寸）一般模式
檢測目標：鐵（SPCC）
檢測目標：鋁（A5052）
檢測目標的大小與材質對檢測距離造成的變化（代表例）
在標準檢測目標置於安全檢測範圍的50%處，以及無檢測目標時執行2點調節，將標準檢測目標位在穩定檢測範圍的100%距離處時的顯示值設為設定值時。動作模式使用磁性金屬／非磁性金屬模式時，檢測距離會縮短。
檢測目標尺寸：5 mm × 5 mm 厚度 = t mm
檢測目標的厚度造成的影響
檢測目標尺寸：X × X 厚度 t ＝ 1 mm
檢測目標的大小造成的影響
ER-NH048F
距離－檢測量特性（代表例）
不同調節條件的特性差（動作模式：一般）
不同動作模式的特性差（無檢測目標的零點調整）
【動作模式：一般】
【動作模式：混合】
【動作模式：磁性金屬】
【動作模式：非磁性金屬】
檢測區域圖（代表例）
在無檢測目標時執行零點調整，並於穩定檢測範圍的100%或50%的距離，讓檢測目標與感測器中心對準並正對時的顯示值設為設定值時。
檢測目標尺寸：15 mm × 15 mm 厚度 t ＝ 1 mm（ 標準檢測目標尺寸）一般模式
檢測目標：鐵（SPCC）
檢測目標：鋁（A5052）
檢測目標的大小與材質對檢測距離造成的變化（代表例）
在標準檢測目標置於安全檢測範圍的50%處，以及無檢測目標時執行2點調節，將標準檢測目標位在穩定檢測範圍的100%距離處時的顯示值設為設定值時。動作模式使用磁性金屬／非磁性金屬模式時，檢測距離會縮短。
檢測目標尺寸：15 mm × 15 mm 厚度 = t mm
檢測目標的厚度造成的影響
檢測目標尺寸：X × X 厚度 t ＝ 1 mm
檢測目標的大小造成的影響
ER-NH028U
距離－檢測量特性（代表例）
不同調節條件的特性差（動作模式：一般）
不同動作模式的特性差（無檢測目標的零點調整）
【動作模式：一般】
【動作模式：混合】
【動作模式：磁性金屬】
【動作模式：非磁性金屬】
檢測區域圖（代表例）
在無檢測目標時執行零點調整，並於穩定檢測範圍的100%或50%的距離，讓檢測目標與感測器中心對準並正對時的顯示值設為設定值時。
檢測目標尺寸：10 mm × 10 mm 厚度 t ＝ 1 mm（ 標準檢測目標尺寸）一般模式
檢測目標：鐵（SPCC）
檢測目標：鋁（A5052）
檢測目標的大小與材質對檢測距離造成的變化（代表例）
在標準檢測目標置於安全檢測範圍的50%處，以及無檢測目標時執行2點調節，將標準檢測目標位在穩定檢測範圍的100%距離處時的顯示值設為設定值時。動作模式使用磁性金屬／非磁性金屬模式時，檢測距離會縮短。
檢測目標尺寸：10 mm × 10 mm 厚度 = t mm
檢測目標的厚度造成的影響
檢測目標尺寸：X × X 厚度 t ＝ 1 mm
檢測目標的大小造成的影響

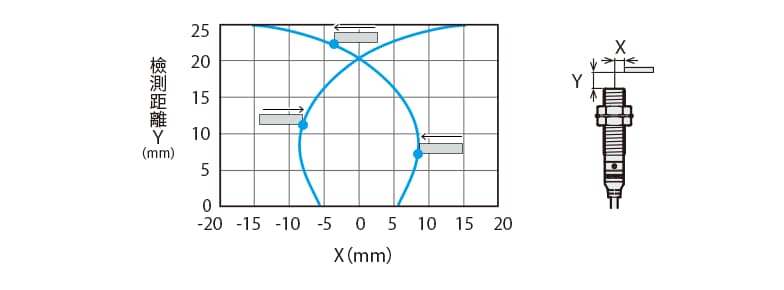

檢測區域圖的讀取方式
標示將標準檢測目標（規定於規格）對感測器往箭頭方向平行移動時的ON點位置。
