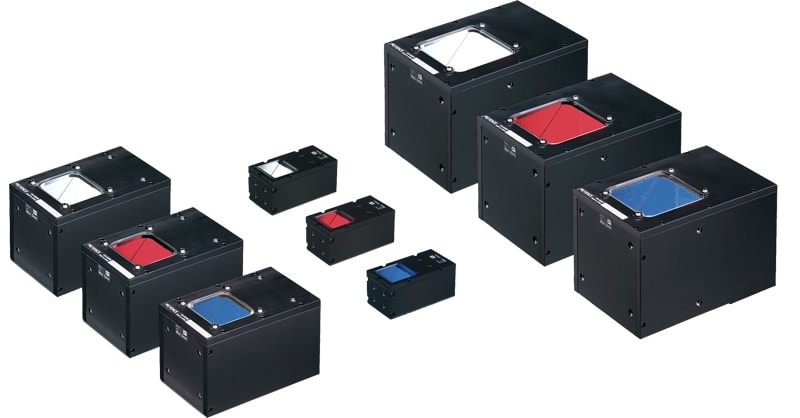

同軸落射型照明光線與鏡頭同軸的同軸落射型照明
CA-DX
同軸落射型照明的照明技巧
以半反射鏡為中介，讓光線與鏡頭同軸照射的同軸落射型照明。接收光澤面的正反射光，去除刻印、受損或邊緣面的擴散光，突顯檢測目標與背景的對比，以進行判斷。目標物與照明的距離越遠，CAMERA 就越能只接收到正反射光。

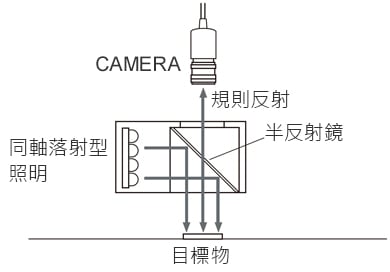

照射示意圖
同軸落射型照明應用案例
沖壓零件

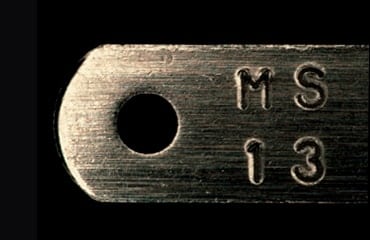

直接反射

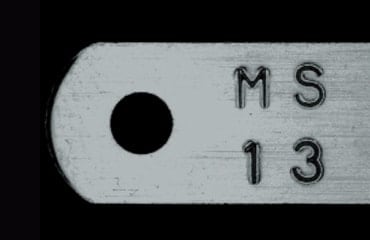

同軸落射型照明
螺絲頭

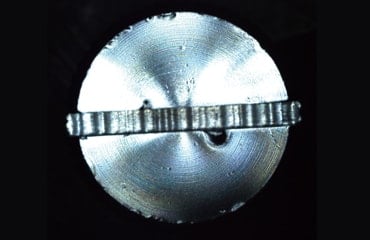

直接反射

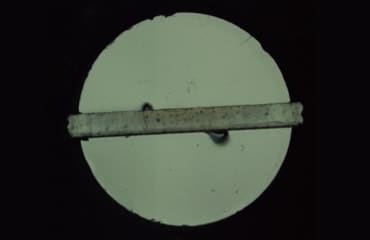

同軸落射型照明

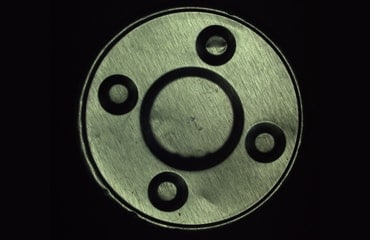

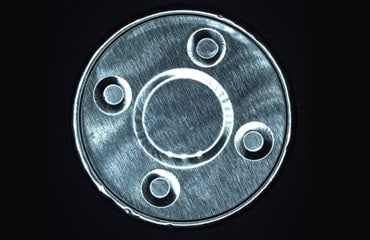

金屬加工零件
直接反射
同軸落射型照明
玻璃零件

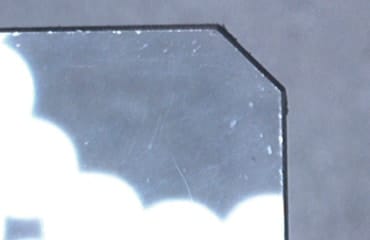

直接反射

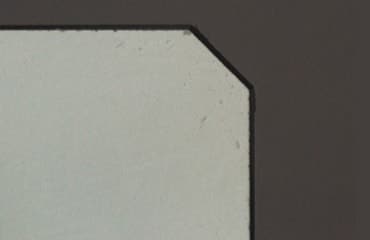

同軸落射型照明
