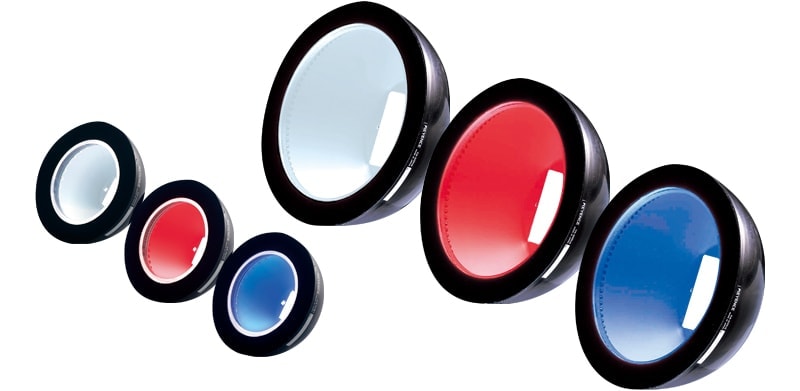

籠罩型照明實現四面八方均勻照射的籠罩型照明
CA-DD
結構、拍攝範例
籠罩型照明的照明技巧
由各個方向照射間接光的籠罩型照明。來自正上方的直接光對於因凹凸造成的陰影，或因光澤面容易產生光暈的不規則目標物，可照射柔和的間接光，讓表面呈均勻狀態，與檢測點的對比明顯。

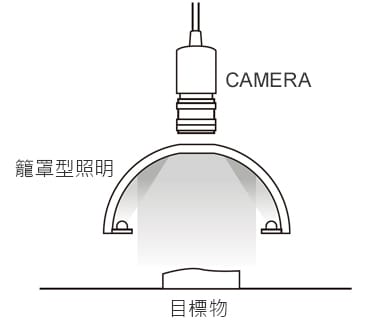

照射示意圖
籠罩型照明應用案例

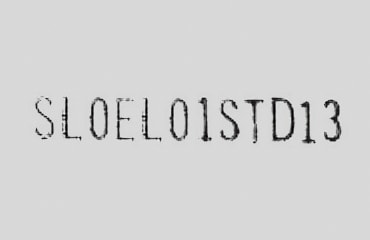

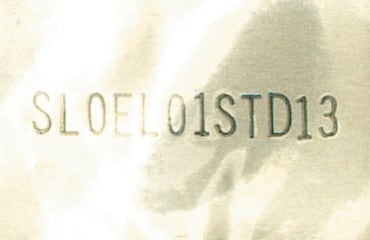

檢測鋁包裝上的印刷字
直接反射
籠罩型照明

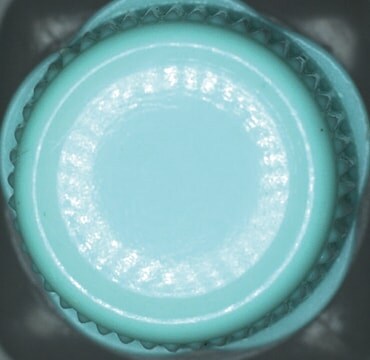

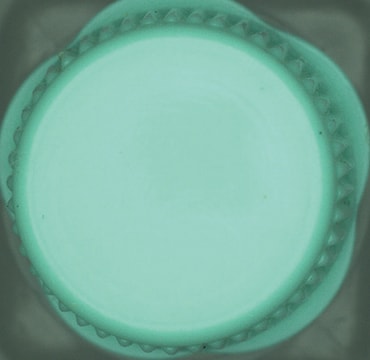

樹脂蓋子頂面檢查
直接反射
籠罩型照明

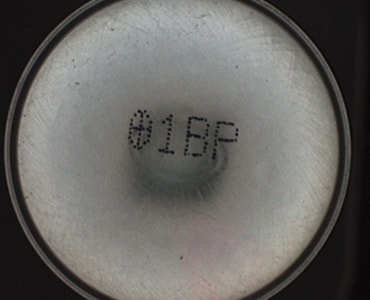

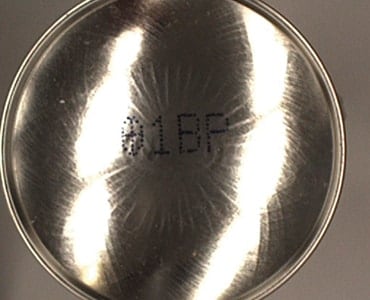

檢測罐頭底部的標記
直接反射
籠罩型照明
