棒型照明 棒型照明新增高亮度機種

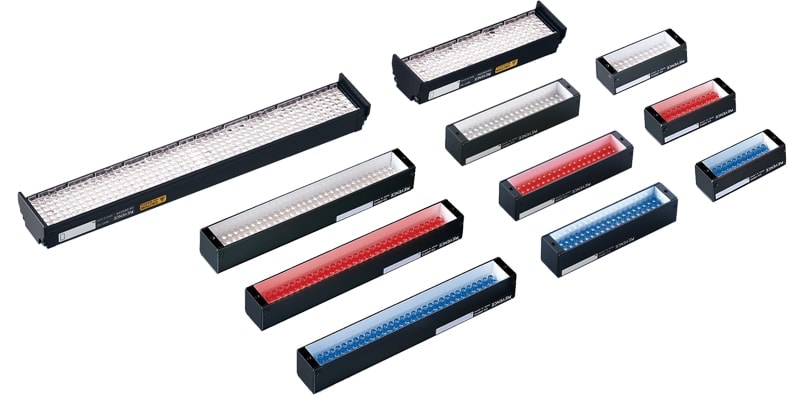

CA-DB/CA-DBxW
![](/Images/peripheral_ca_db_ca_dbxw_img_01_1863313.jpg)
棒型照明的照明技巧

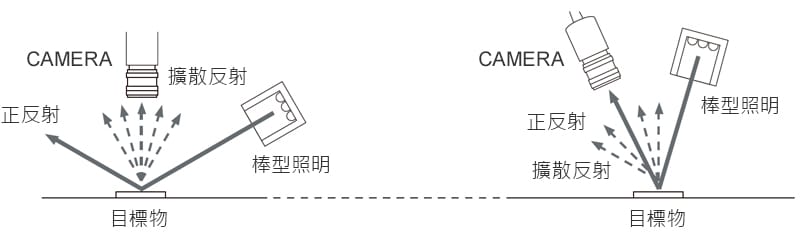

照射示意圖
![](/Images/peripheral_ca_db_ca_dbxw_img_02_1863314.jpg)
可在長條範圍內均勻照射的棒型照明。避免因為正反射光造成光暈,可設定成斜向照射,經由擴散反射光來拍攝、判斷。此外,也可以讓 CAMERA 與照明傾斜相同角度,取得正反射光,以突顯刻印等邊緣成分。甚至光澤更強時,使用偏光濾鏡也相當有效。
新增配備微距鏡頭的高亮度機種
新增了配備微距鏡頭的高亮度機種(CA-DBxW)。與白色型式相比,達成高於傳統機種約4倍的光量 *。可高亮度照射大範圍。此外,高亮度機種無需使用螺絲固定擴散板(隨箱附件),不用擔心螺絲因振動而掉落等問題。
- LWD: 50 mm 的代表值

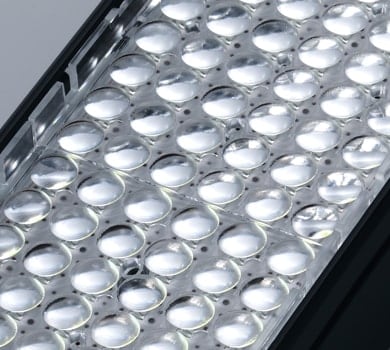

新開發微距鏡頭
![](/Images/peripheral_ca_db_ca_dbxw_img_03_1863315.jpg)
拍攝範例
薄片、樹脂零件

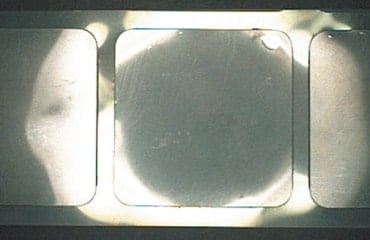

直接反射
![](/Images/peripheral_ca_db_ca_dbxw_img_04_1863108.jpg)

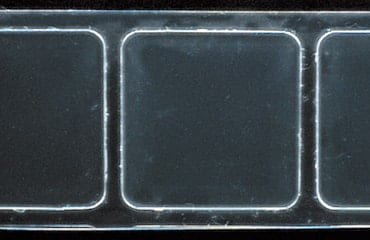

棒型照明
![](/Images/peripheral_ca_db_ca_dbxw_img_05_1863109.jpg)
表面處理的有無檢測

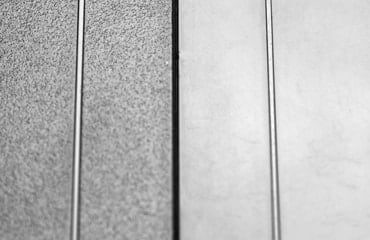

直接反射
![](/Images/peripheral_ca_db_ca_dbxw_img_06_1863110.jpg)

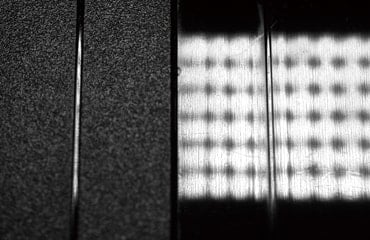

棒型照明
![](/Images/peripheral_ca_db_ca_dbxw_img_07_1863111.jpg)
