LED照明裝置 影像處理周邊配件綜合目錄 CA-D 系列
![](/Images/peripheral_mv_img_02_1863312.png)

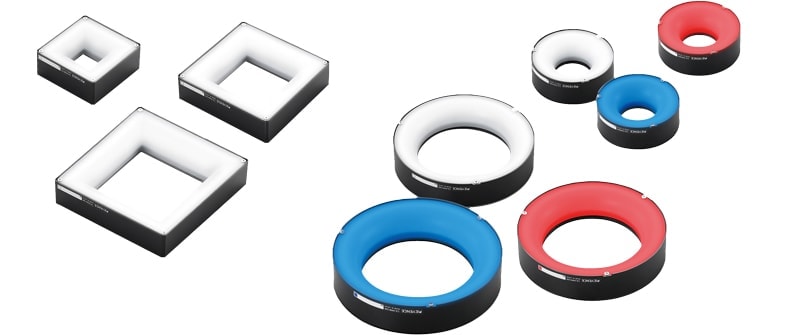

多角度照明 [圓型]/[方型] 依設定距離讓「成像」改變的多角度照明
CA-DRxM/CA-DQWxM
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_01_1863170.jpg)
接近籠罩型照明的均一照射效果

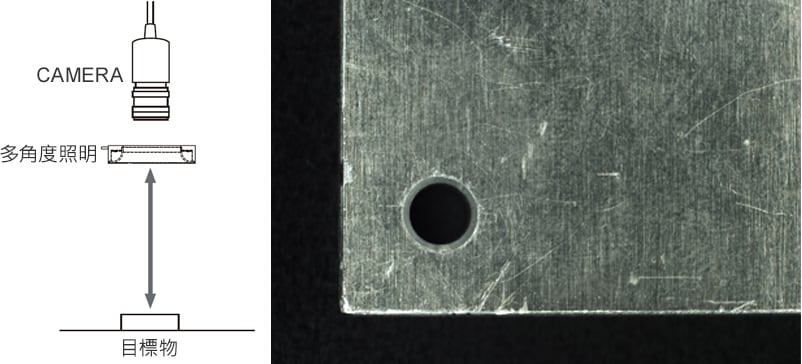

LWD 遠時
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_02_1863171.jpg)
LWD: 150 mm
拉開 LWD(目標物與照明的距離),對目標物全體照射廣角擴散光。打造出不會照到 LED 本身且照度均勻的拍攝狀態,可取得明確掌握目標物本身的表面狀態的影像。
低角度型照明的強調邊緣效果

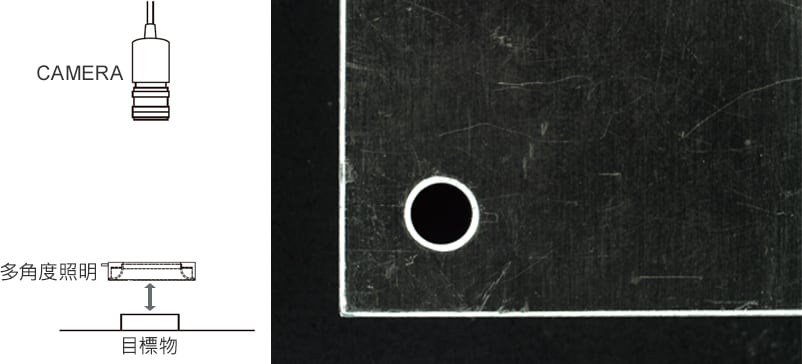

LWD 近時
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_03_1863172.jpg)
LWD: 10 mm
縮短 LWD,活用擴散光中的低角度照射光。CAMERA 只擷取刻印或邊緣等凹凸部位的反射光,可取得和周圍表面對比明顯的影像。
高密度封裝高功率 LED
在狹窄的間距內高密度封裝高功率 LED,實現均勻的擴散光照射。
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_04_1863173.jpg)
霧面加工擴散板
為取得最佳擴散效果,覆蓋 LED 範圍內的擴散板全部使用霧面加工。
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_05_1863174.jpg)
多角度照明應用案例

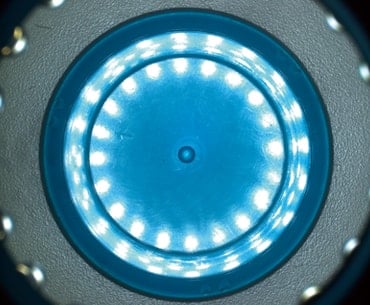

樹脂蓋
直接反射
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_06_1863175.jpg)
多角度照明 [圓型]
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_07_1863176.jpg)

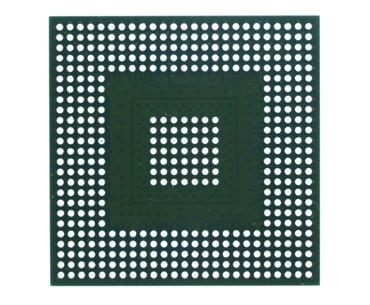

BGA 檢查
直接反射
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_08_1863177.jpg)
多角度照明 [方型]
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_09_1863178.jpg)
