CHAPTER 4壓力損失
導致「壓力損失」的因素

[1]縮小管路直徑

存在直徑差異的管路接頭會導致壓力損失,這是因為它限制了流道。

[2]彎曲管路

在彎曲段會發生亂流,導致流體難以流動。發生這種情況時,層流變成亂流,產生能量損失。能量損失導致壓力降低。

[3]安裝開 / 關閥

如果球閥或類似閥門保持完全打開,則應該不會存在壓力損失。不過,對於在閥內存在流道改變的閥門,即便全開也會發生壓力損失。

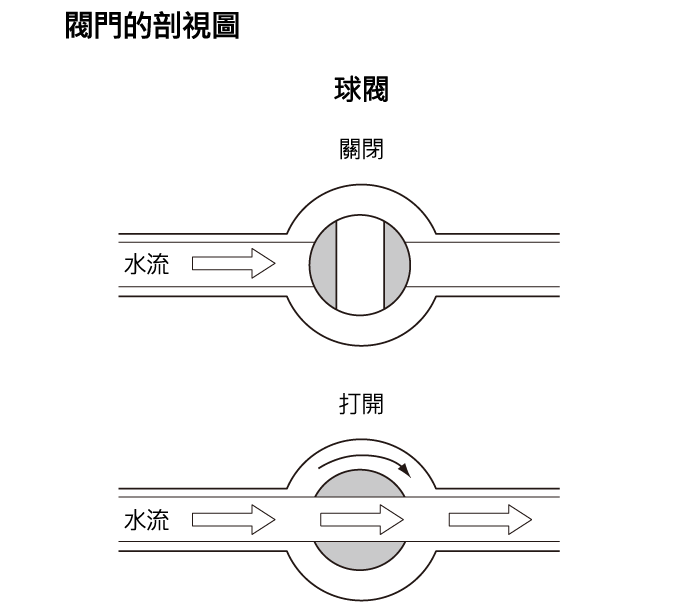

球閥

完全打開時會形成自由流動結構,因此沒有壓力損失。

截止閥

即便完全打開,也會因為流道被改變而產生壓力損失。

[4]安裝流量計

如工作原理部分所述,壓差流量計(膜片型)用限流板產生壓力損失以便量測流量。此外,卡門渦流流量計對流道進行限制並加快流速,以便為壓電元件提供穩定的振動。葉輪流量計也會限制流道,以便在小流量時能產生足夠大的推力使葉輪轉動。這些類型的流量計很容易造成壓力損失。反之,電磁型、非插入熱質式以及超音波型流量計在進行檢測時不需要限制流道,因此在壓力損失方面有明顯的優勢。
