CHAPTER 2流量計類型與原理
壓力膜片流量計

原理

它屬於壓力差流量計。就流量計產量而言,壓力差流量計當前佔據最多的市佔率。利用伯努利原理,在流動的流體流道中安裝一個故意用來產生壓力損失的節流孔板。量測節流孔板前後的壓力差。節流孔板產生的壓力損失、流速以及流量之間的關係如下:

流量小 ⇒ 流速小 ⇒ 節流孔板產生的壓力損失小
流量大 ⇒ 流速大 ⇒ 節流孔板產生的壓力損失大

用壓力膜片來檢測上游與下游之間的壓力差。

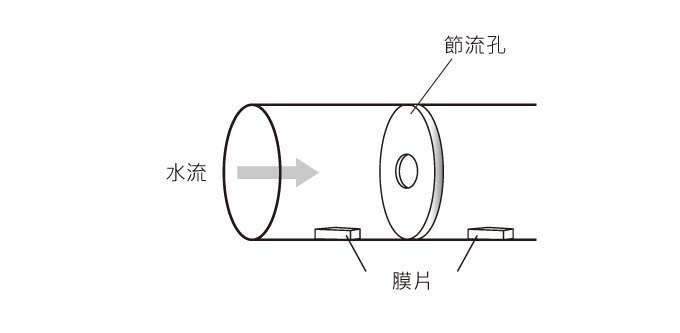

壓力膜片流量計

壓力膜片流量計

膜片流量計的特點

優點 ・能夠檢測液體、氣體以及蒸氣
・價格一般較低
・沒有可動部件
缺點 ・由於有節流孔板,會產生很大的壓力損失
・不適用包含固體的流體(將會發生堵塞)
・由於對亂流敏感,因此需要一段較長的直管
