CHAPTER 2流量計類型與原理
卡門渦流流量計

原理

此設備屬於渦流流量計,利用的是西奧多·馮·卡門(Theodore von Karman)於 1912 年從理論上證明的一個定律。在流動的流體中存在柱狀障礙物(渦流發生體)時,將會在下游生成交替渦流。
流體的流速與渦流頻率互成比例。因此,檢測渦流脈衝數量便能夠測出流量。主要檢測方法是使用壓電元件來感測渦流振動。但使用超音波來檢測渦流振動更為可靠。

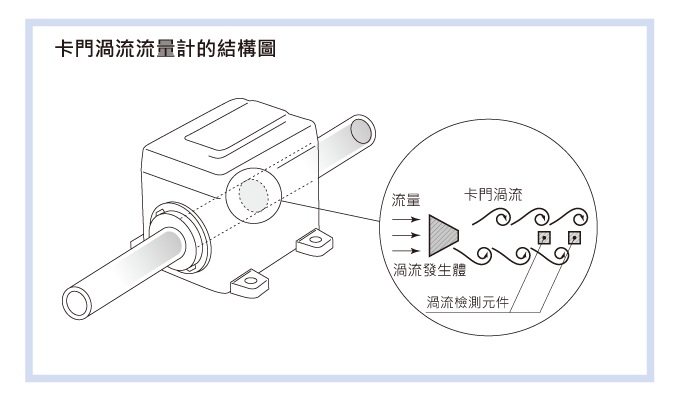

卡門渦流流量計的結構圖

卡門渦流流量計的特點

優點 • 沒有機械可動部件
• 可以檢測液體、氣體以及蒸氣
• 由於沒有電極,因此具有耐化學性優異的特點
• 量程大、精度高
缺點 • 由於它會限制流道,因此會發生壓力損失
• 水垢與包含固體的液體會造成堵塞
• 不適用高黏度流體
• 對管路振動敏感
• 需要一段直管
