CHAPTER 2流量計類型與原理
科式力質量流量計

原理

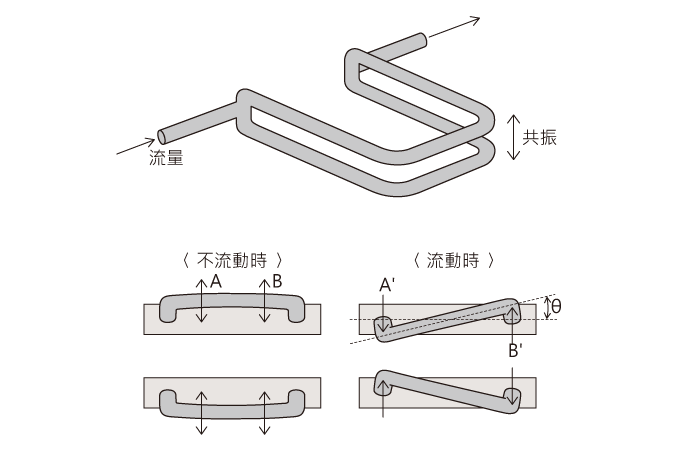

科式力質量流量計在其自身內部利用稱為科式力效應的物理現象。如下圖所示,流體流過振動的 U 形管時,科式力效應便會起作用,使流入端 A 與流出端 B 之間的流動反向,並且將管路扭曲。根據科式力效應,物體的重量與速度互成比例關係,因此透過量測扭曲量,便可以知道質量流量。

科式力質量流量計

科式力質量流量計的特點

優點 ・高精度
・可以量測質量流量
・不需要一段直管
・高回應速度
・能檢測高黏度液體
・可以量測密度
缺點 ・與其它檢測原理相比價格較高
・壓力損失較大
・易受振動的影響

科式力質量流量計

什麼是科式力效應?

在北半球,從赤道向正北方向射出的子彈將略微向東(向右)偏離目標。這是因為地球從西向東自轉,在赤道上處於靜止狀態的物體的運動速度非常快,因此慣性效應會在目標點處表現出來。

同理,如果U形管中點處的振幅增大到產生巨大的振動,則一旦流體流過管子內部,就會產生科式力效應,而其中流體的質量與速度(質量流量)互成比例。

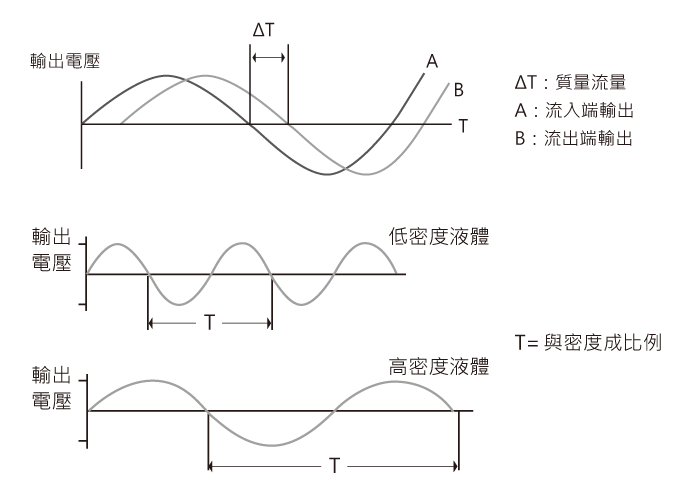

該效應在流入端與流出端的作用方向相反,從而將管路扭曲。透過比較管路流入端與流出端的輸出電壓信號、進行計算,然後量測扭曲量,便可以知道質量流量。
