CHAPTER 2流量計類型與原理
熱質式流量計

原理

流體接觸到加熱後的物體時,會從物體上帶走熱量,流體的溫度得以升高。熱質式流量計利用這個原理來量測流量。熱質式流量計可以分為兩類:

熱質式流量計

熱質式流量計

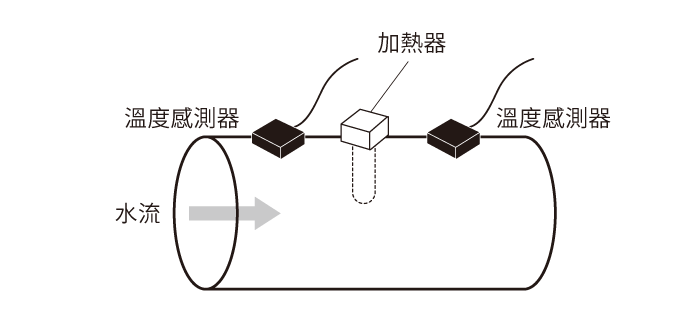

(1) 溫差量測法

在流體中安裝一個加熱器,在上游與下游兩個點量測流體溫度。然後根據這兩點之間的溫差得出流量。這主要應用在流量低時。

(2) 功耗量測法

在流體中安裝一個加熱器,在上游與下游兩個點量測流體溫度。透過對加熱器進行控制,使這兩個點之間的溫差保持恆定。流量是根據維持這個溫度所需的功率得出。

熱質式流量計的特點

優點 ・能夠檢測氣體
・基本上沒有壓力損失
・可以量測質量流量
缺點 ・流體的溫度變化時會產生誤差
・設定與流體的類型和成分相匹配的規範比較困難
・溫度感測器或加熱元件上有沉澱物/ 積垢時會產生誤差
