由於許多醫療設備直接用於人體,因此必須確保高水平的品質、安全性和有效性。此外,醫療設備技術創新快,產品改進頻繁,評價和檢查的頻率也高。即使樣品數量增加,在相同條件下能夠自動準確地評估和檢查的量測儀也將實現時間的顯著縮短。在此,我們將介紹與醫療儀器/醫療設備相關的技術資訊以及使用形狀分析雷射共軛焦兼白光干涉顯微鏡的檢查案例。

注射針

介紹了注射針的各部分名稱和典型的針尖種類。

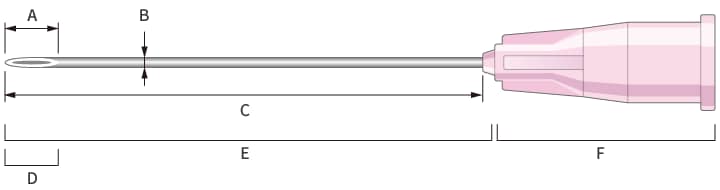

注射針的各部分名稱

A
刃面(斜面)
B
外徑(針粗細):量規
C
針長:英吋
D
針尖(尖端)
E
針管
F
針轂(按 G 數進行顏色區分)

注射針粗細(量規)及用途

G數 外徑(mm) 針轂顏色(色碼) 用途
18

φ1.2

粉色

輸血

19

φ1.1

乳膏

輸血

20

φ0.9

黃色

靜脈注射/靜脈採血

21

φ0.8

深綠色

靜脈注射/靜脈採血

22

φ0.7

黑色

皮下注射、靜脈注射、肌肉注射、靜脈採血

23

φ0.6

深藍

皮下注射、靜脈注射、肌肉注射、小兒靜脈採血、動脈採血

24

φ0.55

中紫色

皮下注射

25

φ0.5

橙色

皮下注射

26

φ0.45

棕色

皮內注射

27

φ0.4

中灰色

皮內注射

* 針轂色碼根據 ISO 標准進行標準化。

典型的針尖類型

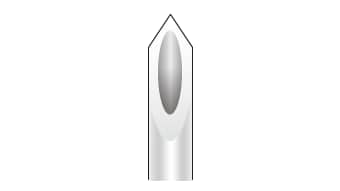

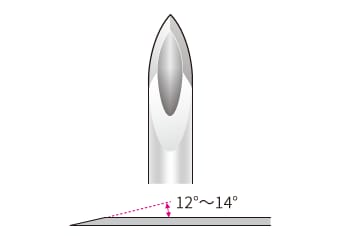

柳葉刀點(常規斜角)

針尖的形狀通過在刃面的左側和右側形成較小的第二刃面來減少穿刺過程中的阻力。這是注射針等一般針的基本形狀。特別是用於皮下注射的柳葉刀點稱為正斜角,是指刃面角度為12°~14°的。

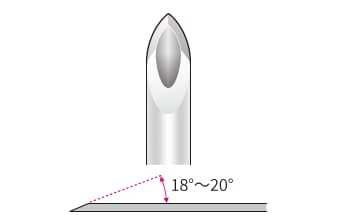

柳葉刀點(短斜面)

柳葉刀點(短斜角)的刀片表面比柳葉刀點(常規斜角)短,從而降低了組織損傷的風險。刃面角度有18°到20°的陡角,在穿刺過程中產生很大的阻力並使其變鈍。當存在損壞血管的風險時使用,例如在採集血液時。

回切點

刀面背面形成有小刀面的針尖形狀。除了被稱為背面去除(背面研磨)外,也被稱為V切割點,因為從刀面側看有特徵峰(凸起)。鋒利的針尖可有效緩解疼痛。

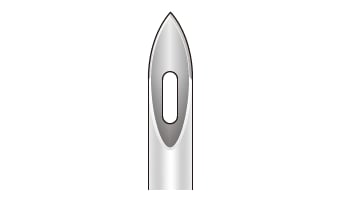

柳葉刀尖(七葉樹)

柳葉刀尖的背面有一個進行孔加工的針尖形狀。特徵孔被開發用於透析。背面的孔可減輕血管壁的內部壓力,防止血管收縮和紅血球損傷。

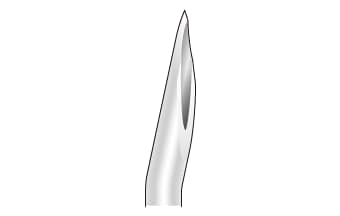

胡佛點

胡佛點是向刃面彎曲的針尖。被廣泛用作將藥物注射到皮下端口(儲存藥物的罐)的針頭(端口針)。無需像打點滴一樣保持安靜,不用時也無需特別管理,工作、運動皆可。

醫療儀器行業的用途案例(注射針、手術刀)

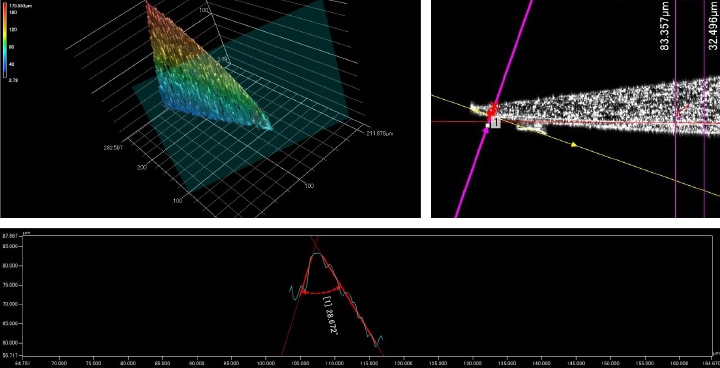

注射針的針尖角度檢查
眼科手術刀(Scalpel)的刀尖角度檢查

種植體

是植入體內的設備和材料的總稱。心臟起搏器、人造關節和植入顎骨的人造牙根也屬於種植體。
人造牙根被稱為植牙(牙移植)。

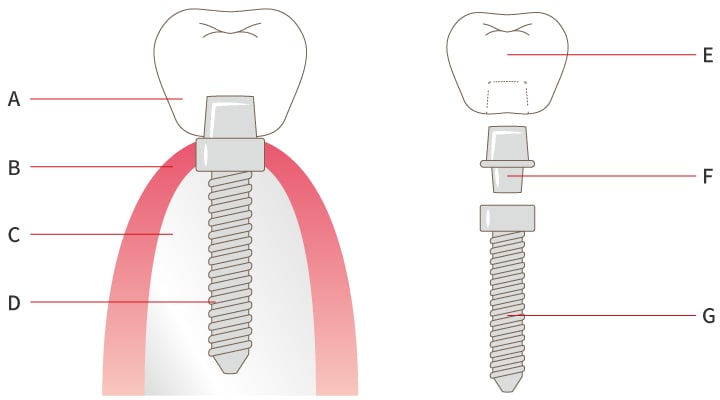

植牙的各部分名稱

A
人造牙
B
牙齦
C
顎骨
D
種植體
E
上部結構(人造牙)
F
基牙(連接部分)
G
種植體(人造牙根)
上部結構(人造牙)
用粘合劑或螺釘固定在基牙上的人造假牙。
基牙(連接部分)
種植體和人造牙之間的部分稱為基牙。基牙通常被用螺絲固定於種植體。
種植體(人造牙根)
插入骨骼的部分稱為種植體。

植牙的材質和特點

上部結構(人造牙)

氧化鋯陶瓷
“氧化鋯陶瓷”最大的優點是外形美觀,強度大。陶瓷被烘烤到白色非金屬材料的人造金剛石氧化鋯上。
全瓷
全瓷就是完全由陶瓷製成。具有美麗的透明度和光澤,不會隨著時間的推移而變質或變色。然而,由於的強度比氧化鋯陶瓷和金屬結合劑弱,可能會破裂或碎裂。
金屬接合劑
“金屬接合劑”是通過在金屬上烘烤陶瓷製成的。不會老化或變色,但由於包含金屬框架,因此美觀性較差。另外,根據使用的金屬不同,需要注意金屬過敏。
全氧化鋯陶瓷
“全氧化鋯陶瓷”僅由耐久性極佳的氧化鋯製成。不會變色或被劃傷,但在透明度和色澤方面不如一般陶瓷。

基牙(連接部分)

鈦、氧化鋯
是連接人造牙和種植體的部分。鈦堅固、防銹且耐用,但缺乏美感,因為金屬部可見。氧化鋯堅固,沒有金屬過敏的風險。再加上接近牙齒的顏色是白色的,因此外觀極佳。

種植體(人造牙根)

植入頜骨。材質為鈦,具有與骨骼結合的特性。

醫療儀器行業的用途案例(種植體)

種植體表面形狀檢查(16bit雷射圖像)
種植體表面形狀檢查(16bit雷射圖像)

藥片(tablets)

藥片是將有效成分壓縮成一定形狀的固體製劑。
最常用,因為攜帶方便,可以長期存放,劑量也很容易理解。

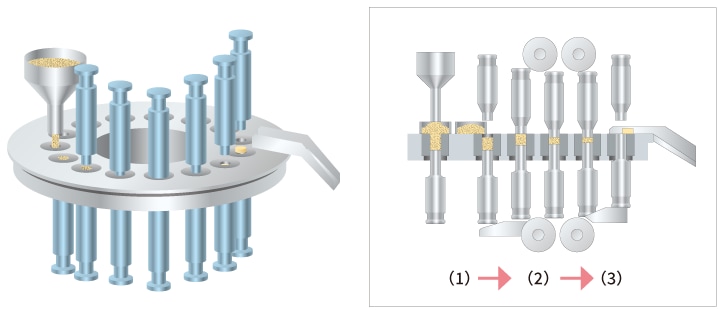

壓片機

旋轉式成型機通常稱為壓片機。是一種用於製造藥片的壓力機。是一種自動稱量藥粉並將其放入固定模具的模孔中,並從上下擠壓稱為沖頭的模具以製成藥片形狀的機器。“填充”、“壓縮”、“放出”的動作連續進行。

壓片機
  1. (1) 填充
  2. (2)壓縮
  3. (3)放出

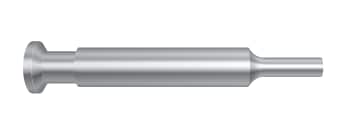

沖頭

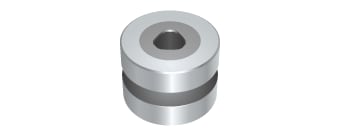

固定模具

醫療儀器行業的用途案例(藥片)

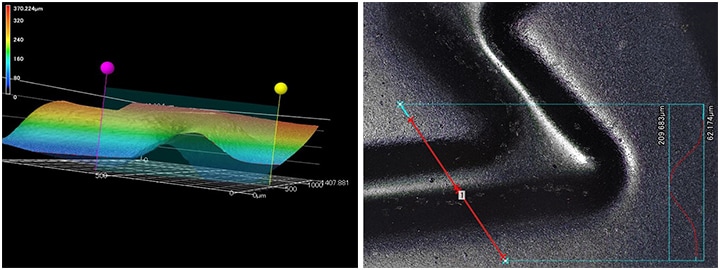

壓片機沖頭的形狀檢查

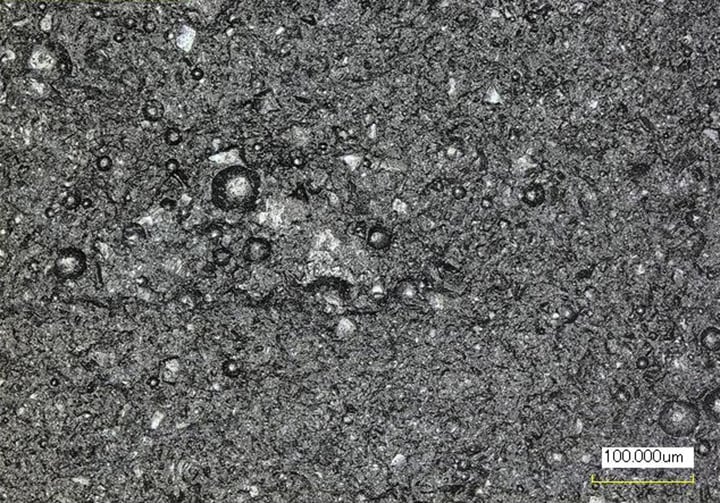

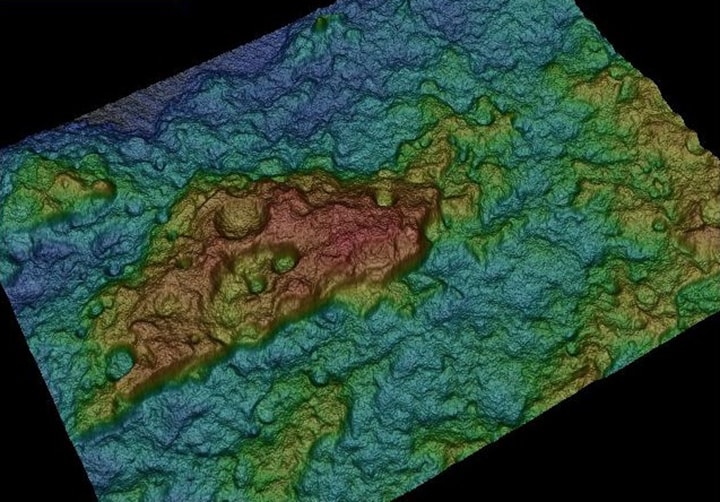

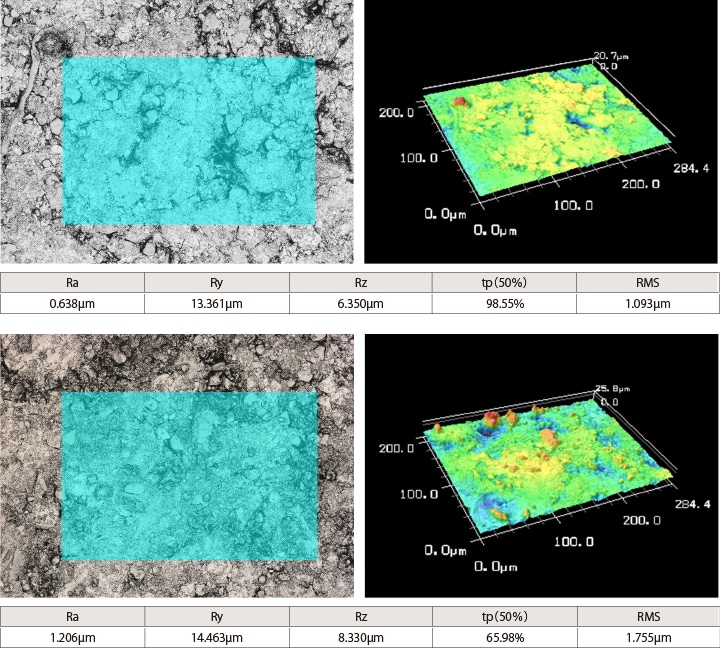

藥片表面粗糙度檢測
