可快速準確量測連接器的方法
由於最近數字設備和通信設備的普及，對連接器的需求正在增加。
此外，連接器的種類和用途的多樣化正在推進，對產品檢查和分析的需求也在增加。最新的“VK-X系列”除了可進行重複量測、在同一樣品中記錄多個部位並自動量測的教學批量分析外，還可通過製作範本進行OK/NG判斷。
在此，我們將介紹連接器的技術資訊以及使用形狀分析雷射共軛焦兼白光干涉顯微鏡的檢查案例。
什麼是連接器
連接電子電路和光通信中使用的纜線的零件。連接器使纜線的拆裝和連接變得容易。
使用連接器的優點
- (1) 維修方便，只要更換新的即可。
- (2)藉由模組化，便於升級。
- (3) 零件易於組裝，提高生產效率。

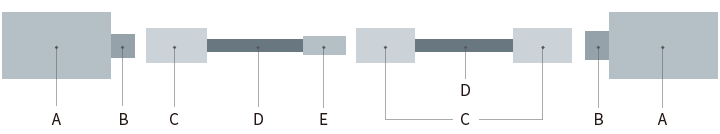

連接器的通用名稱
- A
- 配電箱/配電盤
- B
- 板端連接器
- C
- 插頭
- D
- 纜線
- E
- 插孔

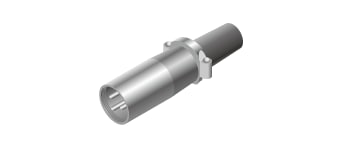

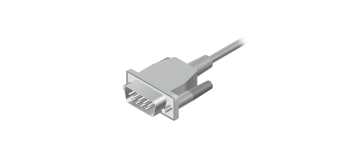

- 插頭（Plug）
-
指一對嵌合連接器中，具有針狀接觸端的一側。
也稱公（male）插頭。與插孔成對使用。

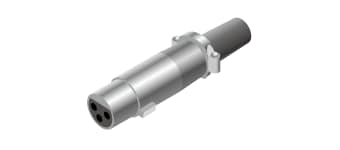

- 插孔（Jack）
-
指一對嵌合連接器中具有一個網格狀的接觸端插入口側的一側。
亦稱母（female）插孔

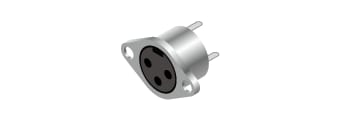

- 板端連接器（Receptacle）
-
安裝在配電箱或配電盤上使用的連接器稱為板端連接器，與插頭組合使用。

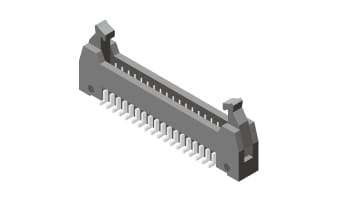

- 插頭（Header）
-
連接扁平排線時使用的連接器，公側稱為插頭，與插座組合使用。
- 插座（Socket）
-
連接扁平排線時使用的連接器，母側稱為插座。
連接器的結構

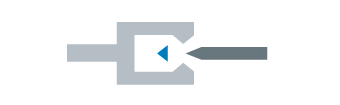

接觸端（Contact）
連接器配合時產生電接觸的端子。刀口音叉式接觸端和蛇腹（折式簧片）接觸端是典型的接觸端。
- 刀口音叉式接觸端
-
因接觸端的結構形狀像“刀”和“叉”而得的俗稱。

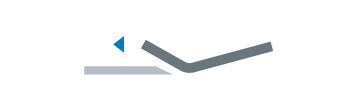

- 蛇腹（折式簧片）接觸端
-
通過彎曲薄板製成的接觸端。以面接觸，可獲得高可信度。接觸端的形狀像蛇腹（Bellows）而來的俗稱。

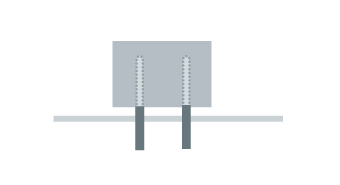

終端（Terminal）
用於連接印刷電路板的端子。根據安裝方向的不同，有直插式和直角式兩種。
殼體（Housing）
是容納接觸端的絕緣體。又稱外殼（Shell）。
連接器的連接目的
設備內的連接

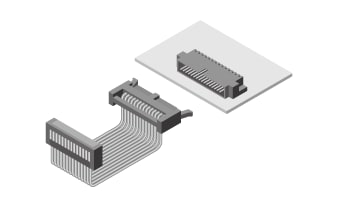

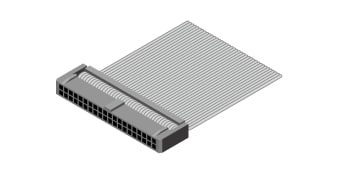

- 印刷電路板和纜線
-
在設備中，主要使用扁平排線連接。
與一組插頭和插座組合使用。

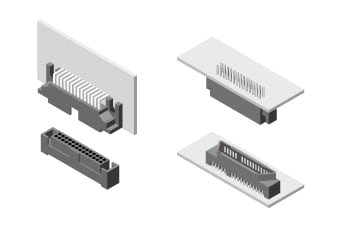

- 印刷電路板與印刷電路板
-
將印刷電路板上下重疊時及豎起一個連接時的形狀不同。與一組插頭和插座組合使用。
設備與設備的連接

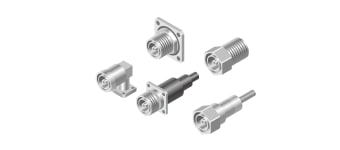

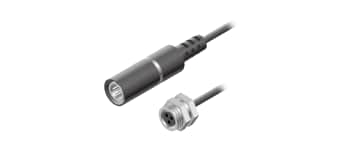

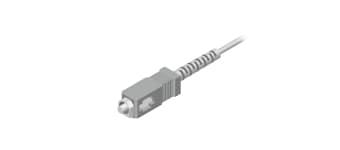

當用於設備間的連接時，也稱為I/O（Input/Output）連接器或I/F（Interface）連接器。典型的例子是圓形、矩形、同軸和光學連接器。

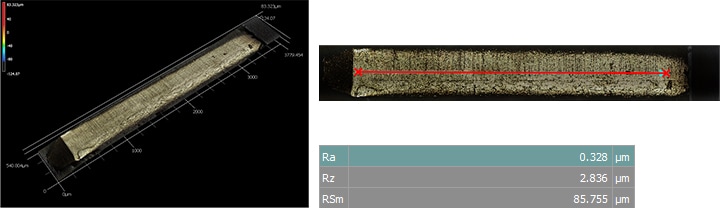

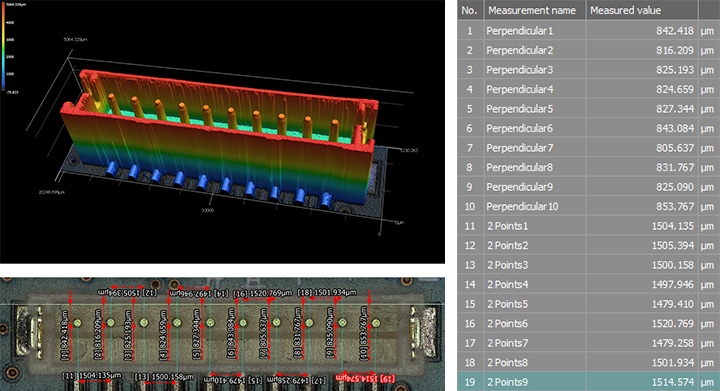

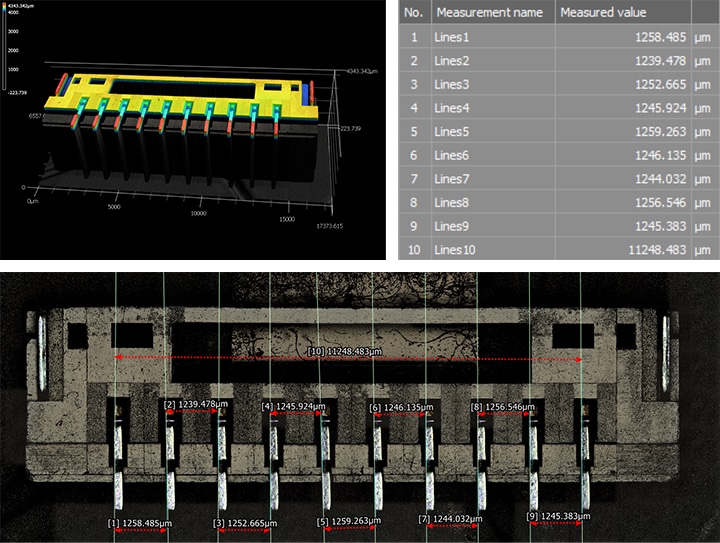

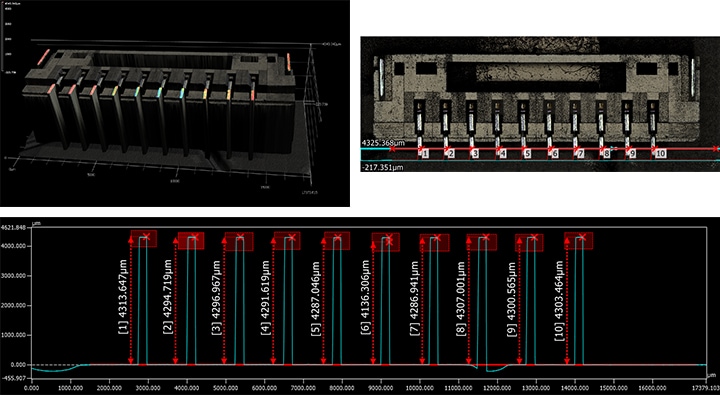

與連接器相關的檢查案例

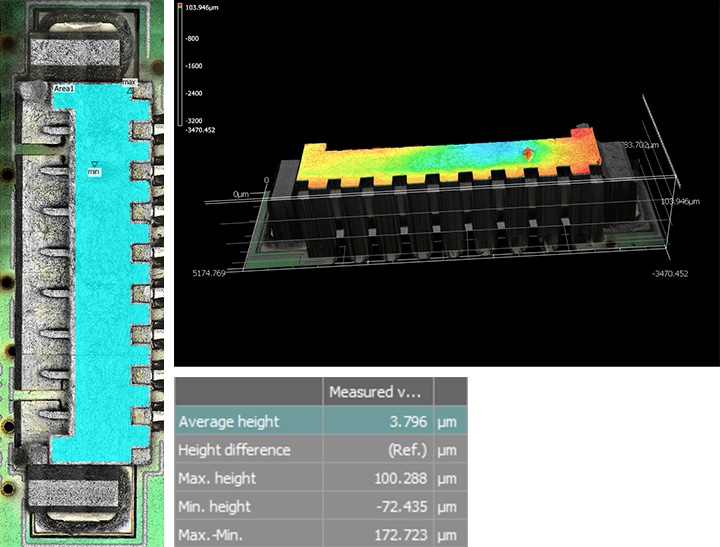

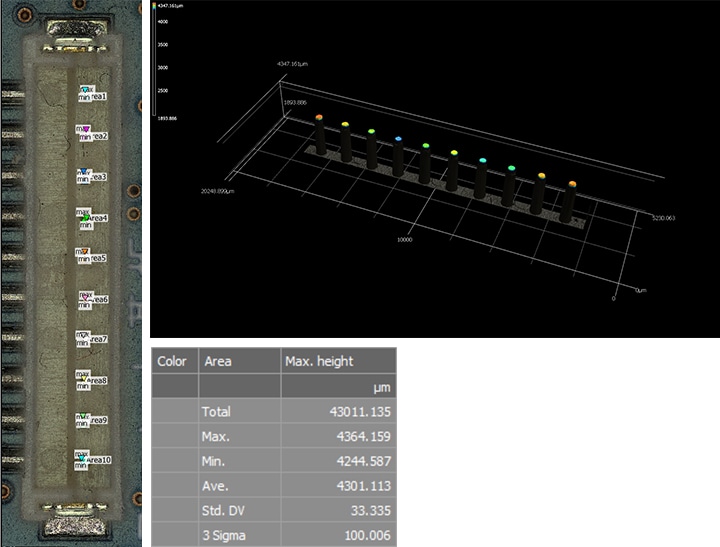

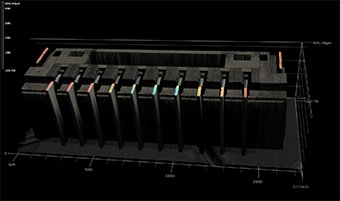

只要使用面量測功能，即可自動量測面的最大點和最小點。

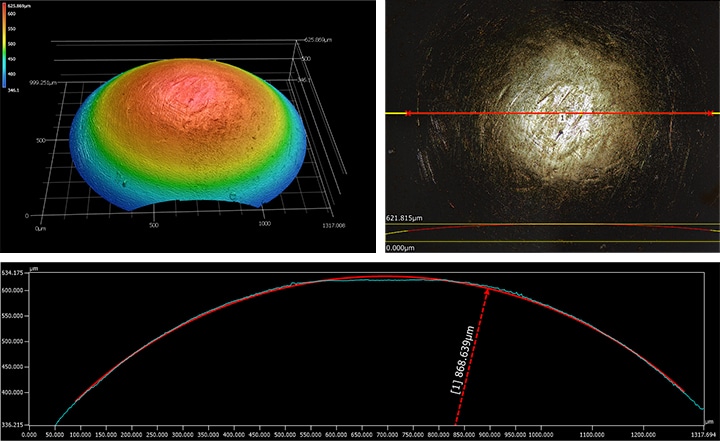

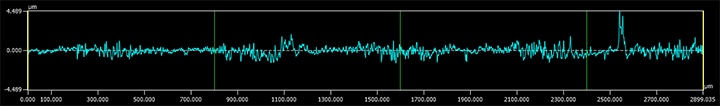

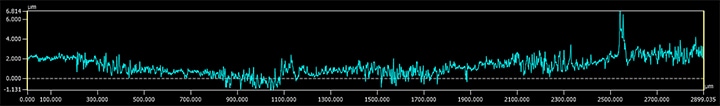

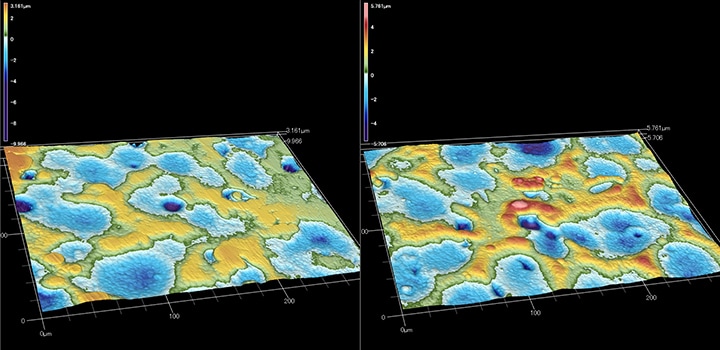

周邊部的反射很強，因為頂點部分為擠壓形狀。
