CHAPTER 5管路技術
管路技術

為了進行正確流量管理的管路技術

為了在最可靠的條件下使用流量感測器,有必要考慮管路與流量計的安裝位置。雖然不是非如此不可,但為了最穩定地量測流量,最好能遵循這些建議。

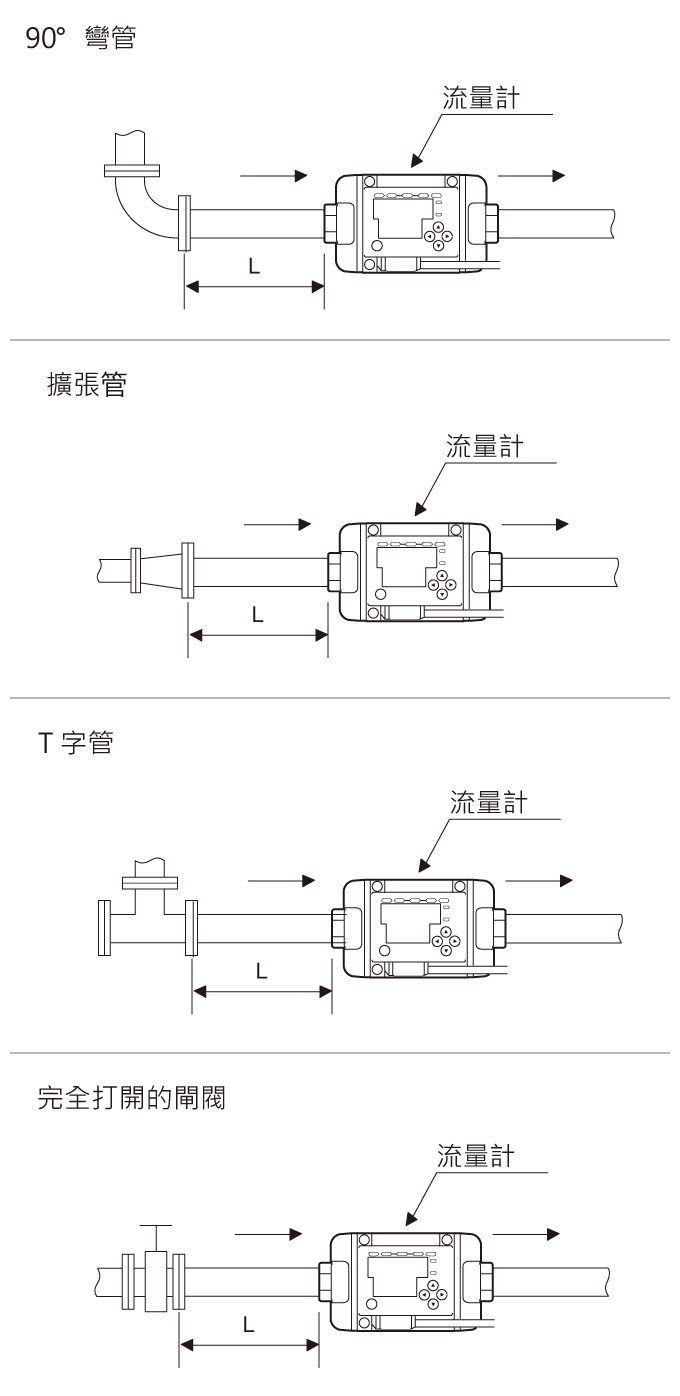

1. 安裝足夠的直管段

產生層流狀態
L = 5D 或更長

L 表示直管段的長度,D 表示流量計的標稱內徑。

1. 安裝足夠的直管段

應該盡量在流量計的上游安裝長度等於流量計內徑5倍的直管段。這會限制亂流並產生層流狀態。

* 如需有關「層流」與「亂流」的資訊,請參閱第 3 章的第 7 節。
下載

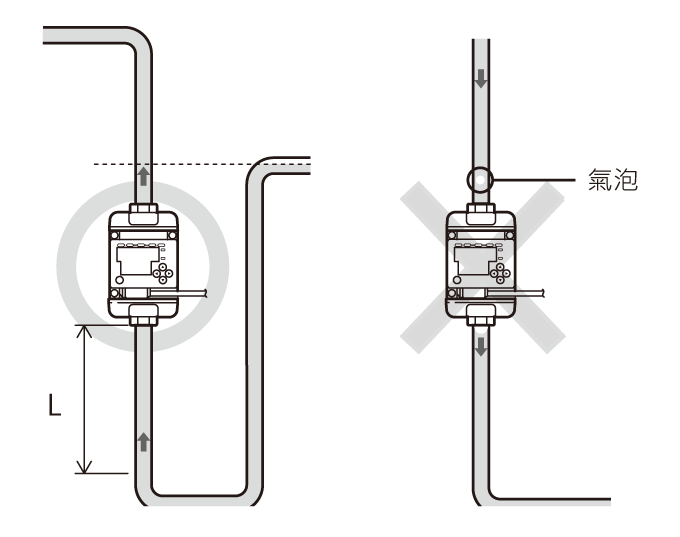

2. 使流體從下段流向上段

產生滿體積狀態

2. 使流體從下段流向上段

流道處於滿體積狀態時,流量感測器的量測效果最佳。由於重力,水會積聚在下半部分。水流進如上圖與下圖所示的管路時,便可以保持滿體積狀態。

下載

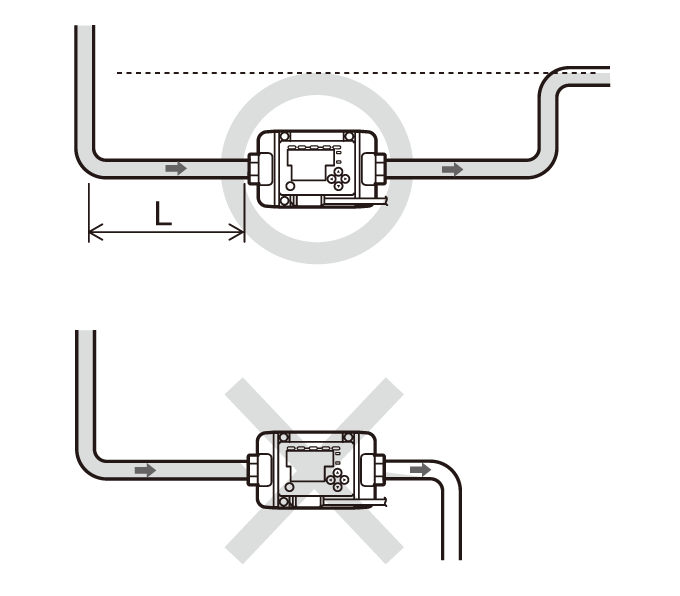

3. 安裝在管路的低位段

產生滿體積狀態

3. 安裝在管路的低位段
下載

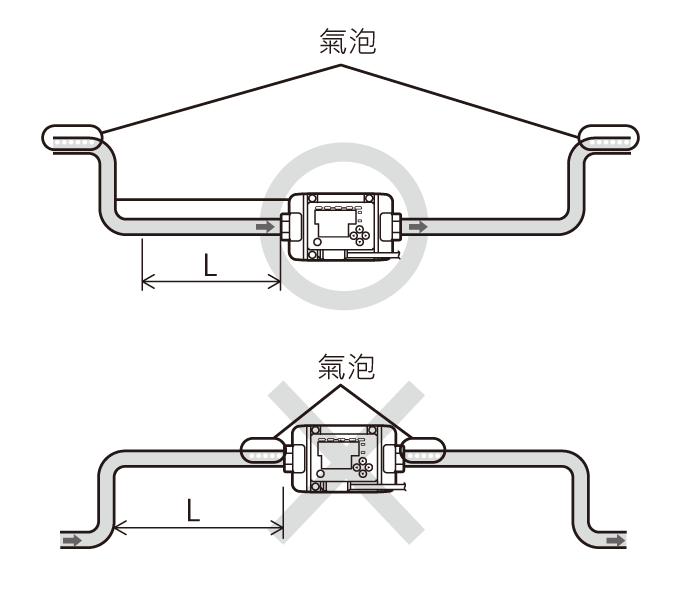

4. 安裝在管路的低位段

防止氣泡混入流體

4. 安裝在管路的低位段

氣泡會聚集在水的上半部分。管路如上圖所示彎曲時,可以阻止氣泡混入流體中。

下載

5. 安裝旁路

提高維護性

5. 安裝旁路
下載
