利用影像處理的粒度分布、粒子分析
以往粒徑與粒度分析多以雷射散射式粒徑分析儀或顯微鏡進行分析。近年隨著CMOS拍攝元件與鏡頭精度、照明與影像處理技術提升，逐漸開始使用高性能數位顯微鏡。
最新數位顯微鏡不僅畫質高，更配備各種符合需求的豐富功能，如影像二值化抽出粒子與定量化、重現量測條件等。
在此介紹利用最新的4K數位顯微鏡，解決粒度分布與粒徑分析課題的案例。
何謂利用影像處理的粒度分布、粒子分析

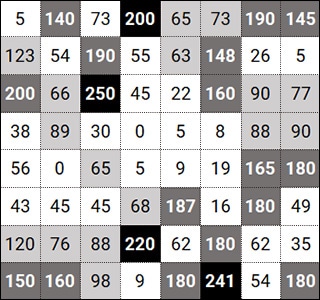

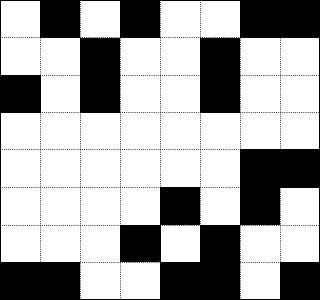

所謂「影像二值化」，是將灰階的影像，轉換成白與黑的處理。設定任意閾值，與各畫素值比較後，大於閾值就轉換成黑，小於閾值則轉換成白。也可指定想二值化的範圍。
影像二值化後，即可針對指定範圍單獨擷取黑色或白色資訊的處理，使粒子分析更簡單快速。
最新的4K數位顯微鏡的粒度分布、粒子分析案例
以往的雷射繞射、散射法*無法針對實際的粒子進行觀察。而用顯微鏡觀察則要求熟練度，難以重現拍攝條件。且資料取得後需使用其他軟體進行分析。
使用4K數位顯微鏡「VHX系列」進行粒度分布與粒子分析，觀察粒子同時，能進行量測。利用影像二值化進行自動面積量測、拍攝設定重現與校正時，不受限於人員的熟練度，簡單操作即可完成。
雷射繞射、散射法
以雷射照射的粒度分布、粒子分析。
利用散射光強度與粒子數量成比例的規則性，及粒子大小與光散射設繞射模式的關聯性的測量分析法。

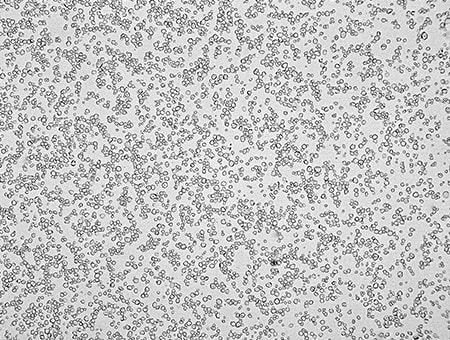

自動面積量測
在指定範圍內輕鬆進行目標物的面積量測與計數。使用影像亮度和顏色二值化後，能算出面積、最大直徑、最小直徑等參數，並排除不必要的目標物，或將重疊的目標物分離。此外，也可用過去的影像資料，以相同的條件進行分析。
量測值還可輸出為表格、柱狀圖，定量掌握粒度分布的特徵。
拍攝設定重現與校正
以顯微鏡進行觀察時，想重現上次的拍攝條件（照明、快門速度、白平衡等）或二值化時的影像處理及校正等量測條件，都非常困難。

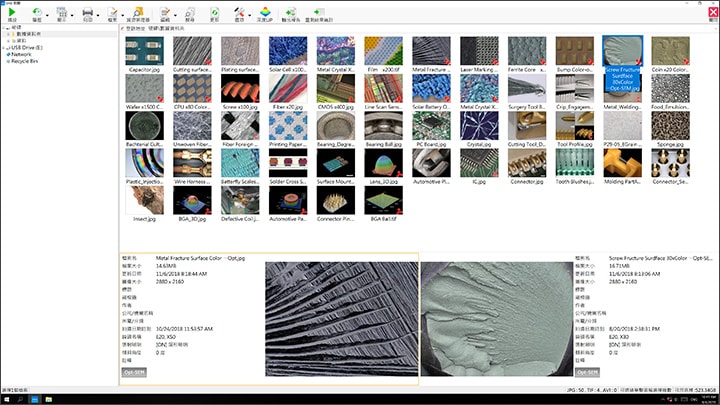

使用4K數位顯微鏡「VHX系列」，從相簿中選擇影像，即可重現過去的拍攝設定。日後不同檢查人員，也可用和上次一樣的拍攝條件進行觀察。

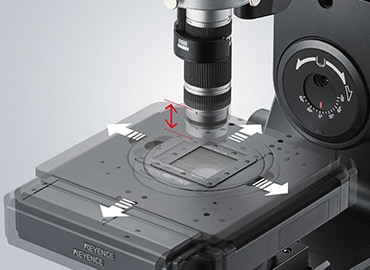

此外，以往須於正確位置上使用對焦尺進行的校正，現在只需設置專用刻度尺後按一下「1 PUSH校正」即可完成。載入照明條件、快門速度、白平衡等鏡頭必要之補正值，電動控制X、Y、Z軸，自動對準位置與焦距。

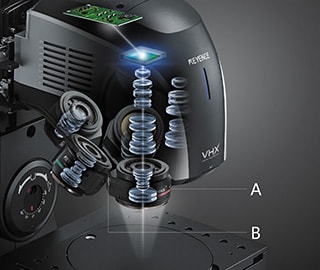

- A.高解析度HR鏡頭
- B.電動旋轉器
還有許多使粒子分析輕鬆簡單的功能。例如不需更換鏡頭，即可在20~6000倍範圍內自由變更倍率，實現無縫縮放的高解析度HR鏡頭與電動鼻輪等。所有操作都很簡單，即使是不擅長使用的人，也能快速正確的觀察、分析。
觀察、儲存、量測，只要這1台
相較以往的顯微鏡，使用高精細4K數位顯微鏡「VHX系列」可實現高效率化及消除人為誤差的正確量測、分析。
透過光學、影像處理、自動化技術實現的高精細4K影像，簡單操作即可進行粒度分布、粒子分析，可快速取得更高階的分析結果。
拍攝、量測所得資料，除了可經由「報告功能」輕鬆產出報告外，也可在公司內部伺服器共享資料，不僅有助於符合工業規格和品質保證，當發生問題時也可用於找出原因與改善製程。
配備多種功能的「VHX系列」，成為粒度分布與粒子分析的強力夥伴。詳細說明請下載型錄，或洽詢KEYENCE。
