使用數位顯微鏡觀察、量測管道接頭和閥門
工廠中遍布著用於流通各種液體和氣體的管道。接頭和閥門用於這些管道的連接和流體的控制。在此介紹使用數位顯微鏡觀察、量測管道接頭和閥門的案例。
管道接頭和閥門相關術語
- 流體
- 在管道中流動的液體或氣體。
- 接頭
- 用於管道與管道、管道與閥門等的連接的管道零件。可以更改管道線路、分支/集合、改變粗細、延長、封閉末端等。
- 閥門
- 用於調整管道內流動的流體的量、方向和壓力等的零件。代表性類型有截止閥、球閥、閘閥、蝶閥等。
- 壓力損失
- 流體的流速變弱。通過閥門和接頭時流動的形狀和方向更改時，會產生壓力損失。
接頭的種類

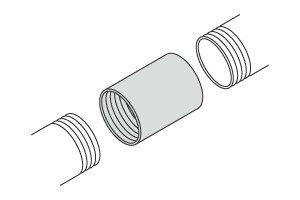

- 承插管箍
-
用於外螺紋之間的相互連接。
- 短接
-
用於內螺紋之間的相互連接。

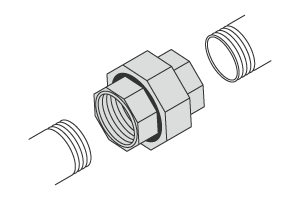

- 由任
-
用於管道中途的外螺紋之間的相互連接。
- 三通
-
用於外螺紋T字型分叉的連接。
- 四通
-
用於外螺紋4個方向分叉的連接。
- 彎頭
-
用於外螺紋之間90度彎曲的連接。
- 街道彎頭
-
用於外螺紋和內螺紋之間90度彎曲的連接。

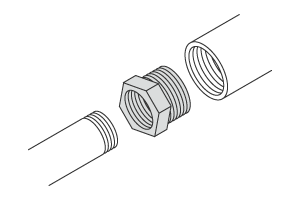

- 卜申
-
用於直徑不同的內螺紋和外螺紋之間的連接。直徑大的為內螺紋，直徑小的為外螺紋。
- 管帽
-
外螺紋的端蓋。

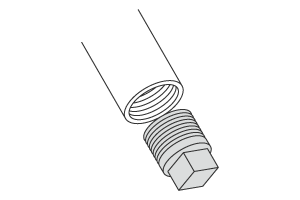

- 管塞
-
內螺紋的端塞。
閥門的種類

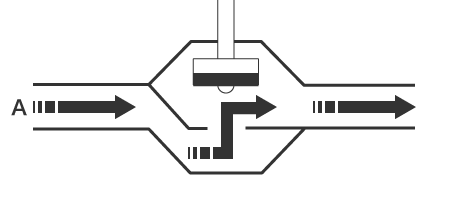

- 截止閥
-
閥體呈球形，稱為球形閥或截止閥。流體的流動為S形，將閥瓣推至設置於中央的間隙內將其堵住。需要轉動手柄，因此開啟和關閉需要一定時間，可調節流體的流量。自來水管的水龍頭是代表性用途。
關閉
開啟
A：流體的流動 - 閘閥
-
閥瓣呈板狀，垂直隔斷流動路徑進行開啟關閉。用於流動路徑的開啟/關閉，不調節流量。需要轉動手柄，因此開啟和關閉需要一定時間，縱向尺寸大。用於自來水排水管主管和工廠管道的止水等。
關閉
開啟
A：流體的流動 - 球閥
-
透過球狀的閥瓣在閥體內旋轉來實現開啟關閉。貫通孔的方向與流動路徑一致時為全開，與流動路徑呈直角時為全閉。其特點是90度旋轉拉桿進行操作，因此開啟和關閉的操作快速，流動路徑為直線、阻力小。燃氣的總閥是代表性用途。
關閉
開啟

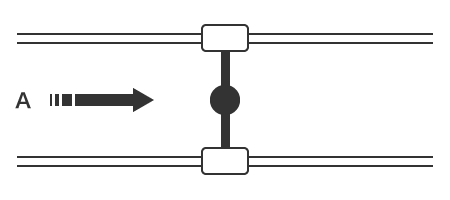

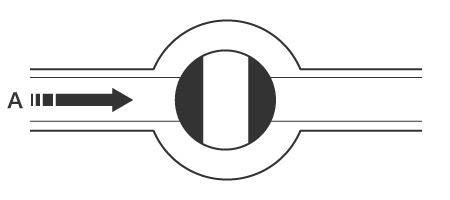

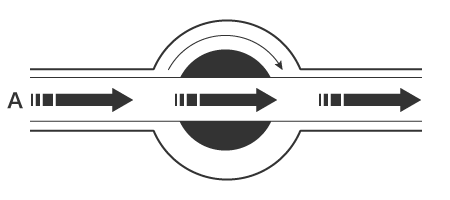

A：流體的流動 - 蝶閥
-
透過圓板狀的閥瓣在閥體內90度旋轉來實現開啟關閉。開啟和關閉的操作快速，流量調整功能出色。結構簡單，所需安裝空間小，因此可用於各種場所。
關閉
開啟
A：流體的流動
連接至管道的方法
- 螺紋擰入型
-
以螺紋擰入的方式連接管道的類型，可以分為錐形螺紋和平行螺紋。主要用於小口徑、低壓、常溫的管道。
錐形螺紋
- A：內螺紋
- B：外螺紋
- C：錐形
平行螺紋
- A：內螺紋
- B：外螺紋

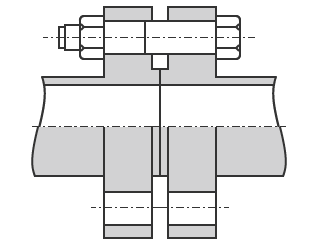

- 凸緣型
- 用螺栓和螺帽對凸緣形狀的連接位置進行固定。廣泛用於從小口徑到大口徑、從低壓到高壓的各種用途。

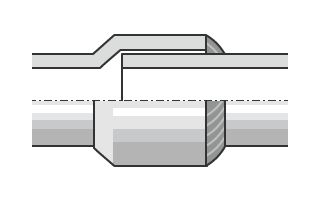

- 插入焊接型
- 將管道插入母頭連接位置並焊接。用於高溫高壓、希望防止洩漏的情況。

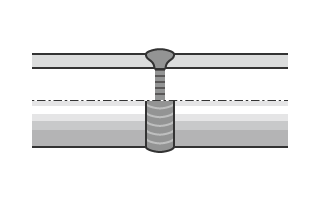

- 對焊型
- 將管道對接後焊接固定的類型。設置坡口以確保能夠切實焊接。用於高溫高壓、希望防止洩漏的情況。
代表性的管道材質
- 鐵管（黑色）
- 外觀為黑色的鐵管。支援水、油、蒸汽、空氣等流體。
- 鐵管（白色）
- 外觀為白色、實施白色熱浸鍍鋅加工的鐵管。防止生鏽和腐蝕。
- 黃銅
- 外觀為金色，在銅中加入鋅形成的合金。用於抽水馬桶的供水管等。
- 青銅
- 外觀為暗金色，在銅中加入錫、鋅、鉛等形成的合金。與黃銅相比，強度、硬度和耐久度更出色，並且不易生鏽。
- 不鏽鋼（SUS）
- 具有出色的耐腐蝕性、耐久性和耐熱性，被廣泛使用。
- 聚氯乙烯
- 外觀為灰色，價格低廉，具有出色的通用性和強度。用於供水和排水。
使用數位顯微鏡觀察、量測管道接頭和閥門的案例

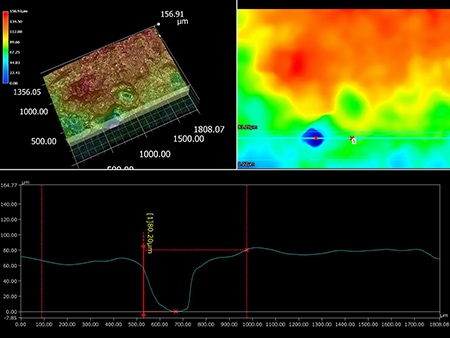

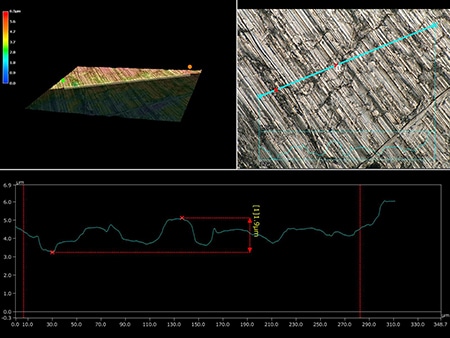

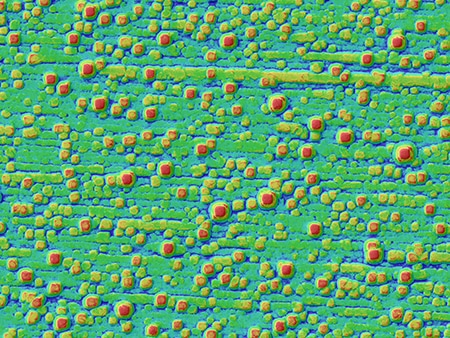

以下介紹使用KEYENCE的4K數位顯微鏡「VHX系列」觀察、量測管道/接頭/閥門的最新案例。

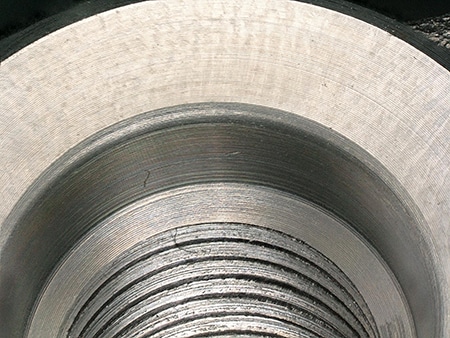

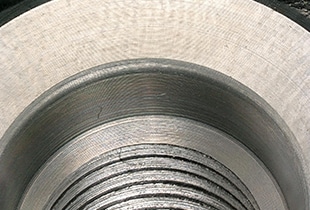

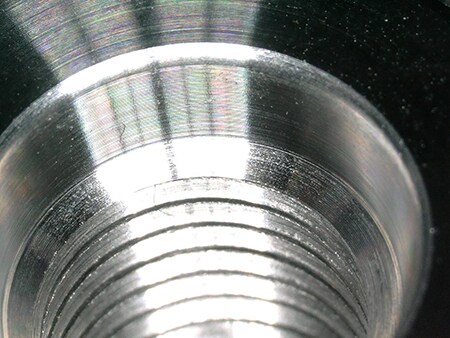

使用消除光暈功能和景深合成功能，
可以在整面對焦的狀態下清晰觀察接頭內壁。
VH-Z00 30× 環狀照明

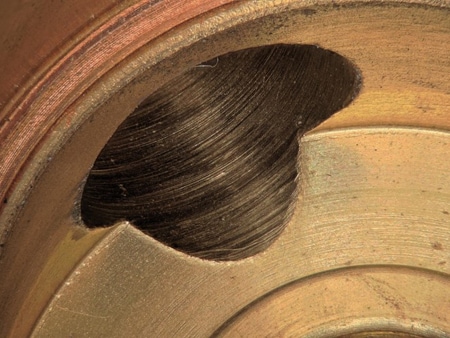

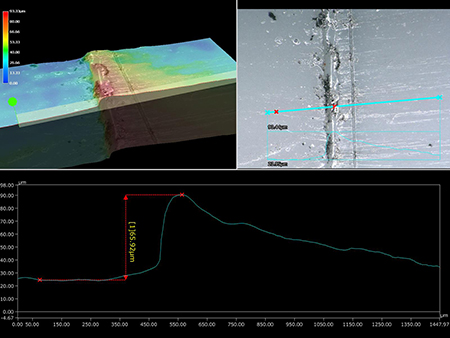

使用VH-Z00，即可在95 mm的觀察距離下
確認閥門內壁的毛邊。

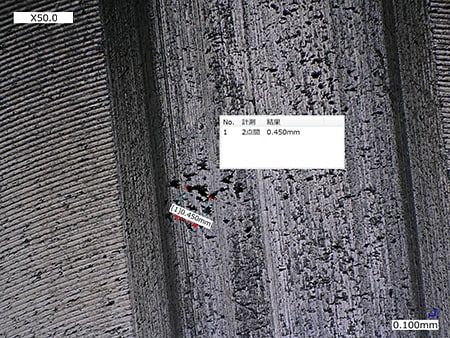

VH-Z00 50× 多重照明

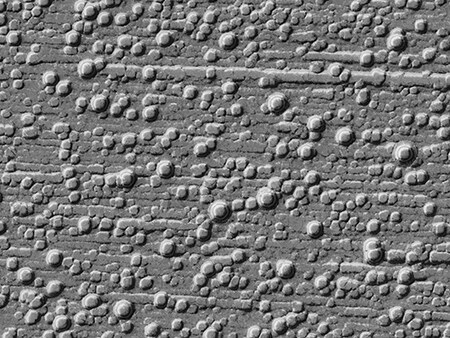

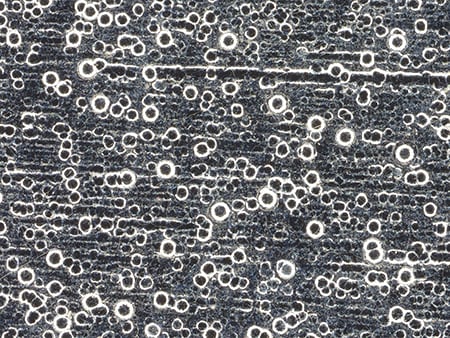

使用多重照明功能，即可將細微損傷可視化。

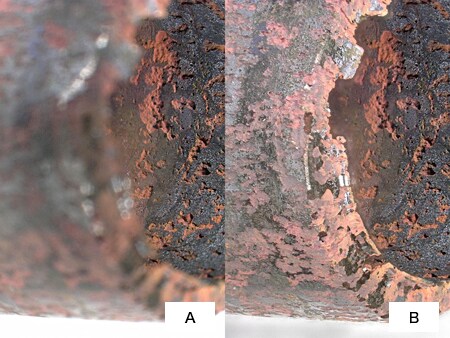

ZS-20 30× 環狀照明影像
- A：無景深合成
- B：有景深合成
