在日常生活天天使用的寶特(PET)瓶,其材料的PET為聚對苯二甲酸乙二酯(polyethylene terephthalate)的縮寫,是從石油提煉的樹脂種類之一。符合食品衛生法,安全輕巧且回收性絕佳,普遍做為飲料容器使用。在此介紹寶特瓶的特徵、製造方法及使用數位顯微鏡觀察、量測寶特瓶的案例。

使用數位顯微鏡觀察、量測寶特瓶

寶特瓶的特徵

因為以下特徵,用於日常生活的寶特瓶主要做為飲料容器普遍使用。

  • 符合食品衛生法,安全且衛生
  • 相較於玻璃瓶,輕量且不易破損
  • 可以回收而保護環境
  • 即使燃燒也會產生二氧化碳和水,不產生有害物質
  • 可以多次蓋上瓶蓋
  • 透明而可看見內容物
  • 容易加工因此尺寸多樣

寶特瓶的製造方法

寶特瓶通常使用下述的「雙軸延伸拉吹成型法」製造。

1. 以射出成型製作瓶胚(試管形狀的寶特瓶原型)
2. 將瓶胚加熱至約100°C
3. 將瓶胚插入寶特瓶用模具並蓋上模具
4. 以高壓空氣使之膨脹並與模具密合
5. 冷卻後,打開模具並取出做好的寶特瓶

關於寶特瓶瓶蓋及標籤的材質

雖然寶特瓶本身是聚對苯二甲酸乙二酯(PET),但瓶蓋是使用聚丙烯(PP)、標籤則是使用聚苯乙烯(PS)。區分材質的背景如下。

  • PP比PET軟,因此在鎖緊瓶蓋時較易密合。
  • PP容易進行螺紋切削及止滑等加工。
  • 若標籤使用PET,則會過硬而無法捲在瓶身。

最近市面上也出現無標籤的寶特瓶。
相對於聚對苯二甲酸乙二酯(PET)會沈入水底,聚丙烯(PP)會浮在水面。
利用此性質,可以防止回收時混入。

關於花瓣狀

汽水使用的寶特瓶稱為耐壓寶特瓶,材質較厚且截面一定是圓弧面,底部有5個半球狀的突起。此形狀看似花瓣,因此稱為花瓣狀(Petaloid),是耐氣壓的理想形狀。

使用數位顯微鏡觀察、量測寶特瓶的案例

以下介紹使用KEYENCE的4K數位顯微鏡「VHX系列」觀察、量測寶特瓶的最新案例。

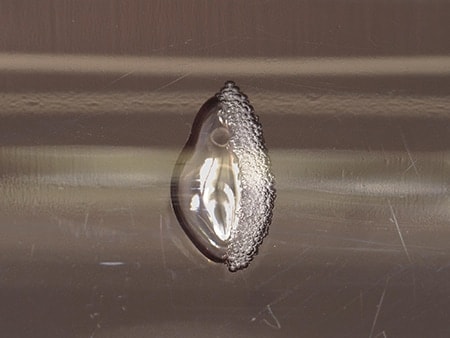

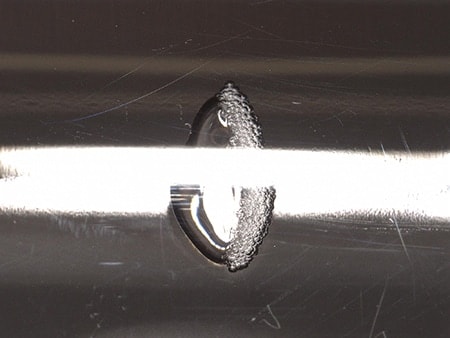

瓶胚的氣泡缺陷觀察
VH-Z20 50× 環狀照明 無去除環狀
VH-Z20 50× 環狀照明 有去除環狀
使用去除環狀功能,可實現無光暈的觀察。
瓶蓋表面的損傷觀察

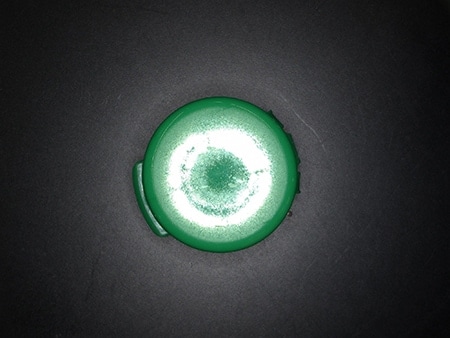

VH-Z00 5×環狀照明 無去除環狀

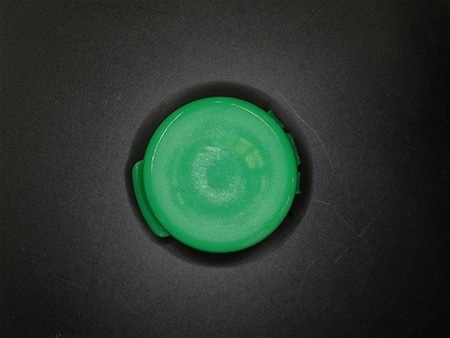

VH-Z00 5×環狀照明 有去除環狀
使用去除環狀功能,可觀察瓶蓋表面的損傷。

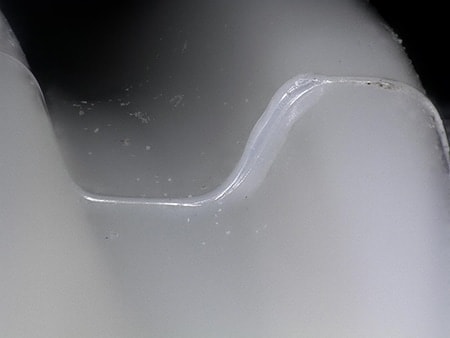

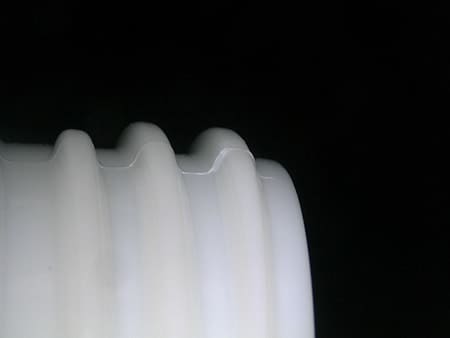

寶特瓶瓶口的毛邊觀察
VH-Z20 20× 環狀照明
VH-Z20 100× 環狀照明
景深很深,因此可以輕易進行傾斜觀察。
化妝品寶特瓶底部的樹脂裂縫觀察

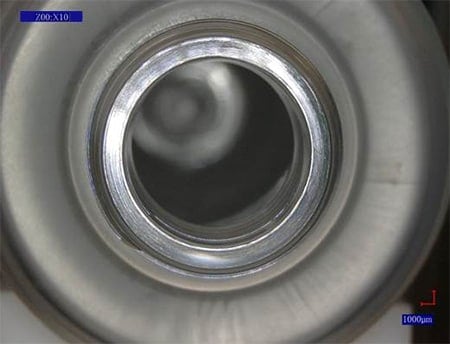

VH-Z00 10× 環狀照明
對焦寶特瓶前端的影像

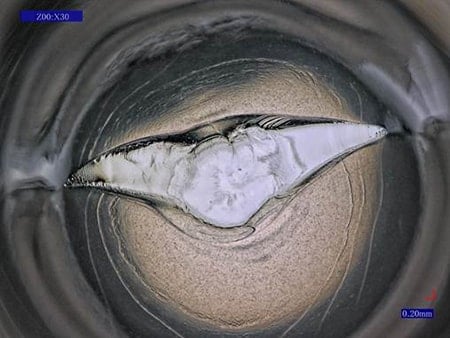

VH-Z00 30× 環狀照明
對焦寶特瓶底部的影像
觀察距離長而且景深很深,因此不必切割容器即可進行觀察。

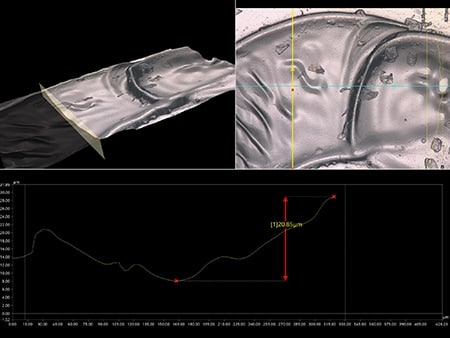

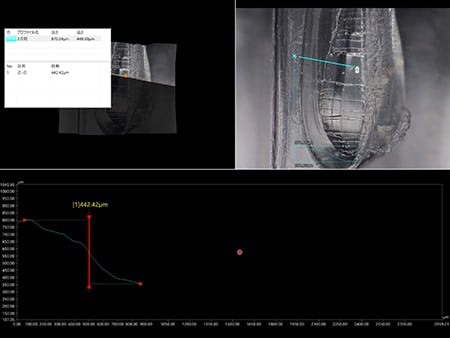

寶特瓶損傷深度量測
VHX-E100 100× 環狀單向照明
寶特瓶刻印深度量測
VHX-E500 700× 同軸落射照明
寶特瓶變薄,損傷及刻印時容易形成孔洞,但是使用數位顯微鏡進行觀察時,就可以量測損傷、孔洞及刻印的深度。

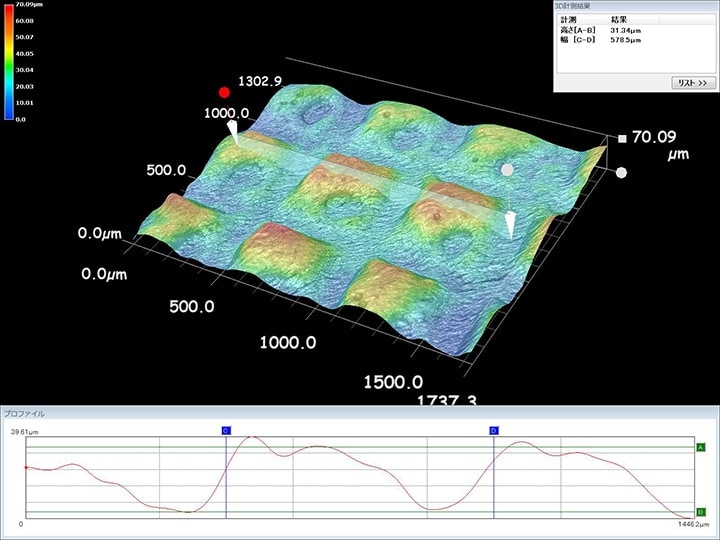

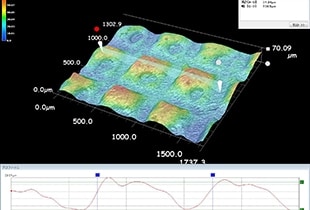

寶特瓶的標籤黏著劑的3D形狀量測
VH-Z20 200× 環狀照明
