長距離近接感測器
ER 系列
耐焊接金屬型 長距離近接感測器 ER 系列
ER-GW08x
檢測區域圖（代表例）
初始設定時（模式1）
檢測目標：鐵
初始設定時（模式1）
檢測目標：鋁
距離切換時（模式2）
檢測目標：鐵
距離切換時（模式2）
檢測目標：鋁
檢測目標的大小與材質對檢測距離造成的變化（代表例）
初始設定時（模式1）
距離切換時（模式2）
檢測目標的厚度與材質造成的影響（代表例）
檢測距離依檢測目標的材質、大小、厚度而異。將特性圖「檢測目標的大小與材質對檢測距離造成的變化」所讀取的檢測距離Y（mm）乘上以下特性圖讀取的係數，即可確認所使用的檢測目標的檢測距離。
ER-GW12x
檢測區域圖（代表例）
初始設定時（模式1）
檢測目標：鐵
初始設定時（模式1）
檢測目標：鋁
距離切換時（模式2）
檢測目標：鐵
距離切換時（模式2）
檢測目標：鋁
檢測目標的大小與材質對檢測距離造成的變化（代表例）
初始設定時（模式1）
距離切換時（模式2）
檢測目標的厚度與材質造成的影響（代表例）
檢測距離依檢測目標的材質、大小、厚度而異。將特性圖「檢測目標的大小與材質對檢測距離造成的變化」所讀取的檢測距離Y（mm）乘上以下特性圖讀取的係數，即可確認所使用的檢測目標的檢測距離。
ER-GW18x
檢測區域圖（代表例）
初始設定時（模式1）
檢測目標：鐵
初始設定時（模式1）
檢測目標：鋁
距離切換時（模式2）
檢測目標：鐵
距離切換時（模式2）
檢測目標：鋁
檢測目標的大小與材質對檢測距離造成的變化（代表例）
初始設定時（模式1）
距離切換時（模式2）
檢測目標的厚度與材質造成的影響（代表例）
檢測距離依檢測目標的材質、大小、厚度而異。將特性圖「檢測目標的大小與材質對檢測距離造成的變化」所讀取的檢測距離Y（mm）乘上以下特性圖讀取的係數，即可確認所使用的檢測目標的檢測距離。

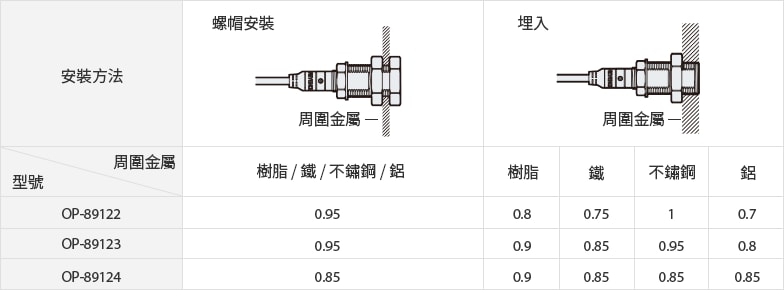

關於快速更換支架
使用快速更換支架時，檢測距離會變短。
此外，埋入時，也會依周圍金屬的材質而異。
請將規格檢測距離乘上下列係數得出的值作為參考。
檢測區域圖的讀取方式
標示將標準檢測目標（規定於規格）對感測器往箭頭方向平行移動時的ON點位置。
