梯形图能力考试

字节单位抽取方法的相关问题
难易程度★★☆

将从上位PLC发送时间信息。发送来的信息将在1个字寄存器中,以高位字节的小时数据(BCD)格式、
低位字节的分钟数据(BCD)格式进行存储。按2个字寄存器分别进行存储,可轻松处理时间。
此时,请从解答1至解答3中,选择作为梯形图程序的适当梯形图。

解答 1
×
解答 2
×
解答 3
◎正确!
解说

该问题旨在确认十六进制的位的思考方式。

< 正确(解答3)的解说 >

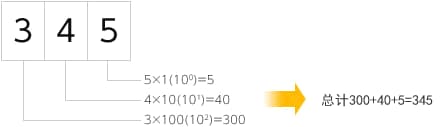

十进制时,各位为1(100)、10(101)、100(102)……的倍数。

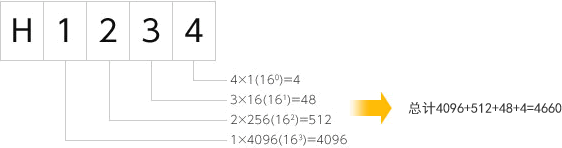

十六进制时,各位为1=(160)、16(=161)、256(=162)……的倍数。

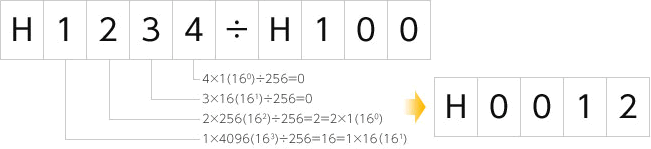

用H100(256=162)除以该数字后,将得到如下结果。

*实际的梯形图程序内使用DIV指令时,必须将临时存储器TM0设为0,因此请在LDA指令与DIV指令之间追加EXT指令。

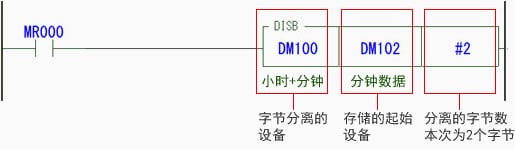

参考 : DISB(字节分离)指令

如果使用DISB(字节分离)指令,仅需1个指令语即可执行上述梯形图程序。
